248

Powermax125 Manual de servicio 808073

9 – Reemplazo de componentes de la fuente de energía

Reemplazar el transformador

Quitar el transformador

1. Efectuar los siguientes procedimientos:

a. Ver Desconectar la energía eléctrica y alimentación de gas en la página 170.

b. Ver Quitarle la cubierta a la fuente de energía en la página 176.

c. Ver Quitar la barrera componente en la página 177.

d. Ver Quitarle la cubierta protectora al ventilador en la página 220.

2. Por el lado de la tarjeta de alimentación de la fuente de energía, quitar los 2 tornillos que sujetan los cables largos

del transformador al circuito rectificador de salida.

3. Quitar el tornillo y el perno que sujetan los cables cortos del transformador a la tarjeta de alimentación.

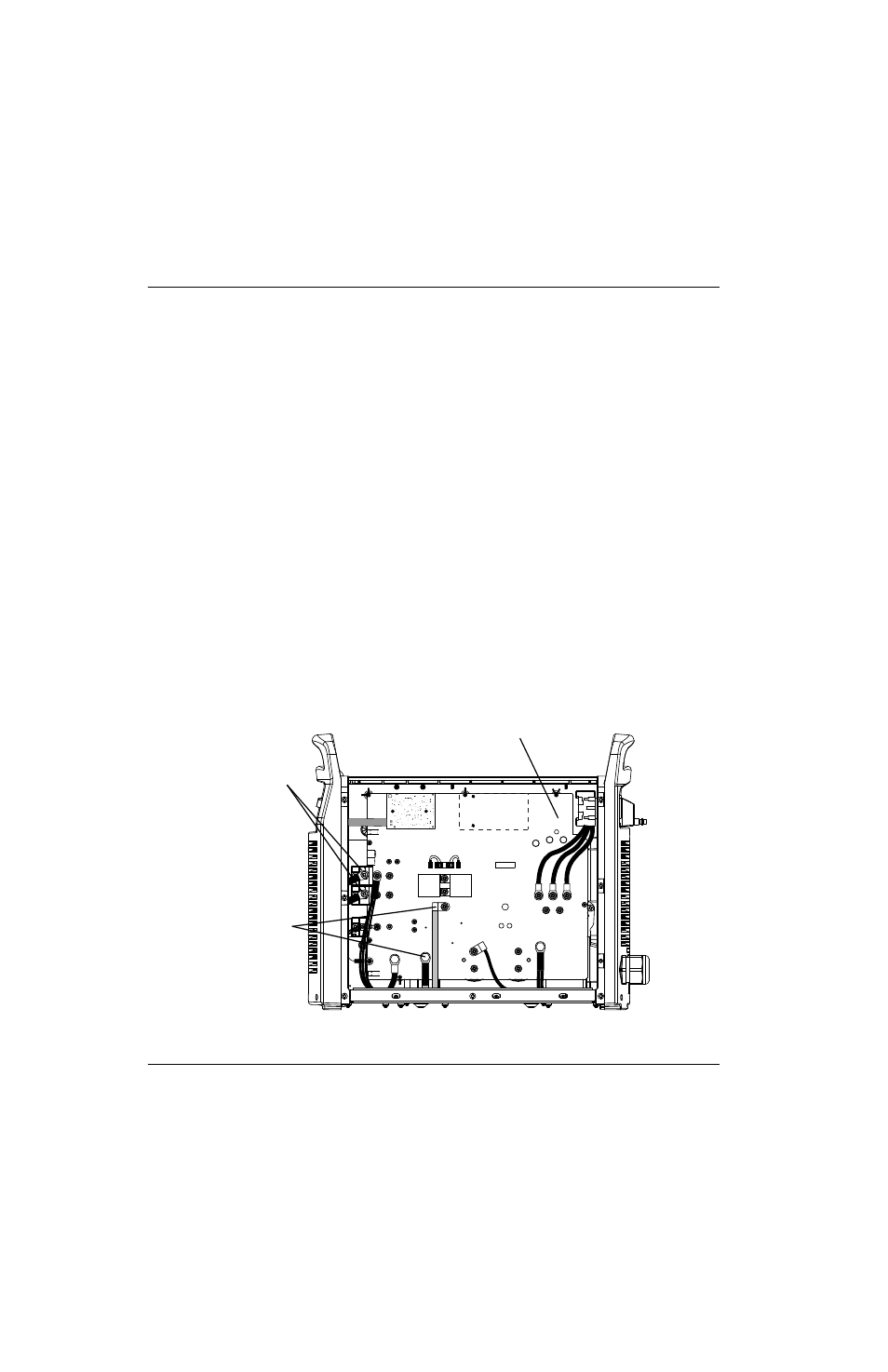

La tarjeta de alimentación que se muestra en la

Figura 99 es una modelo CSA.

Las conexiones de los cables del transformador son iguales en todos los modelos.

Figura 99

Número juego

Descripción

428129

Juego: transformador Powermax125 CSA 480 V

428130

Juego: transformador Powermax125 CSA 600 V

428128

Juego: transformador Powermax125 CE 400 V/CCC 380 V

J22

J21

J20

J19

J27

WORK

LEAD

J26

J25

+

_

+

_

RED

J18

ORG

J17

RED

J32

J11

B

R

J28

C152

C151

TP7

TP9

TP8

W

R

B

Cables largos transformador

Cables cortos transformador

Tarjeta de alimentación
