310 Powermax125 Manual de servicio 808073
11 – Piezas

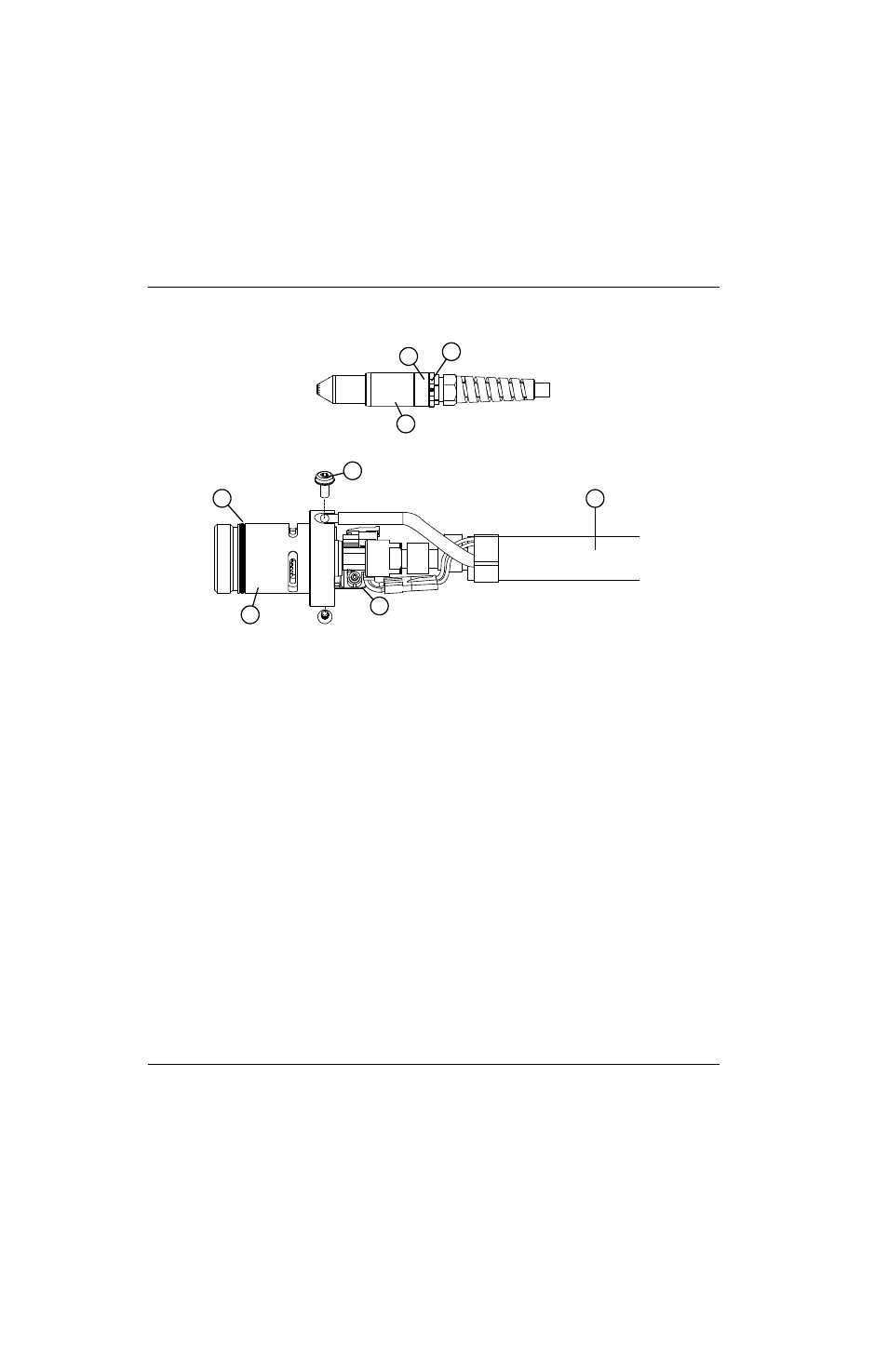

Piezas de repuesto mini antorcha mecanizada Duramax Hyamp 180°
La antorcha mecanizada y el conjunto de cables y mangueras de la antorcha se pueden reemplazar del todo o por
componentes individuales. Los números de pieza que comienzan con 059 indican los conjuntos completos de antorcha
y sus cables y mangueras.
Número de pieza Descripción
059514* Conjunto de cables y mangueras mini antorcha mecanizada Duramax Hyamp 180°,
cables y mangueras de 4,6 m
059515* Conjunto de cables y mangueras mini antorcha mecanizada Duramax Hyamp 180°,
cables y mangueras de 7,6 m
059516* Conjunto de cables y mangueras mini antorcha mecanizada Duramax Hyamp 180°,
cables y mangueras de 10,7 m
059517* Conjunto de cables y mangueras mini antorcha mecanizada Duramax Hyamp 180°,
cables y mangueras de 15 m
1 428248 Juego: acople antorcha mecanizada Duramax Hyamp 180°
2 428146 Juego: anillo adaptador mini antorcha mecanizada Duramax Hyamp 180°
3 428145 Juego: camisa de montaje antorcha mecanizada Duramax Hyamp 180°
4 428253 Juego: Oring de repuesto Duramax Hyamp (5)
5 075696 Tornillo terminal cable arco piloto
6 228720 Juego: repuesto interruptor de sensado capuchón antorcha mecanizada
Duramax/Hyamp/MRT 180°
7 428147 Juego: repuesto cuerpo principal antorcha mecanizada Duramax Hyamp 180°
8 428149 Juego: repuesto cables y mangueras de la antorcha mecanizada
Duramax Hyamp 180°, 4,6 m
1
2
3
7
6
4
5
8
