316 Powermax125 Manual de servicio 808073

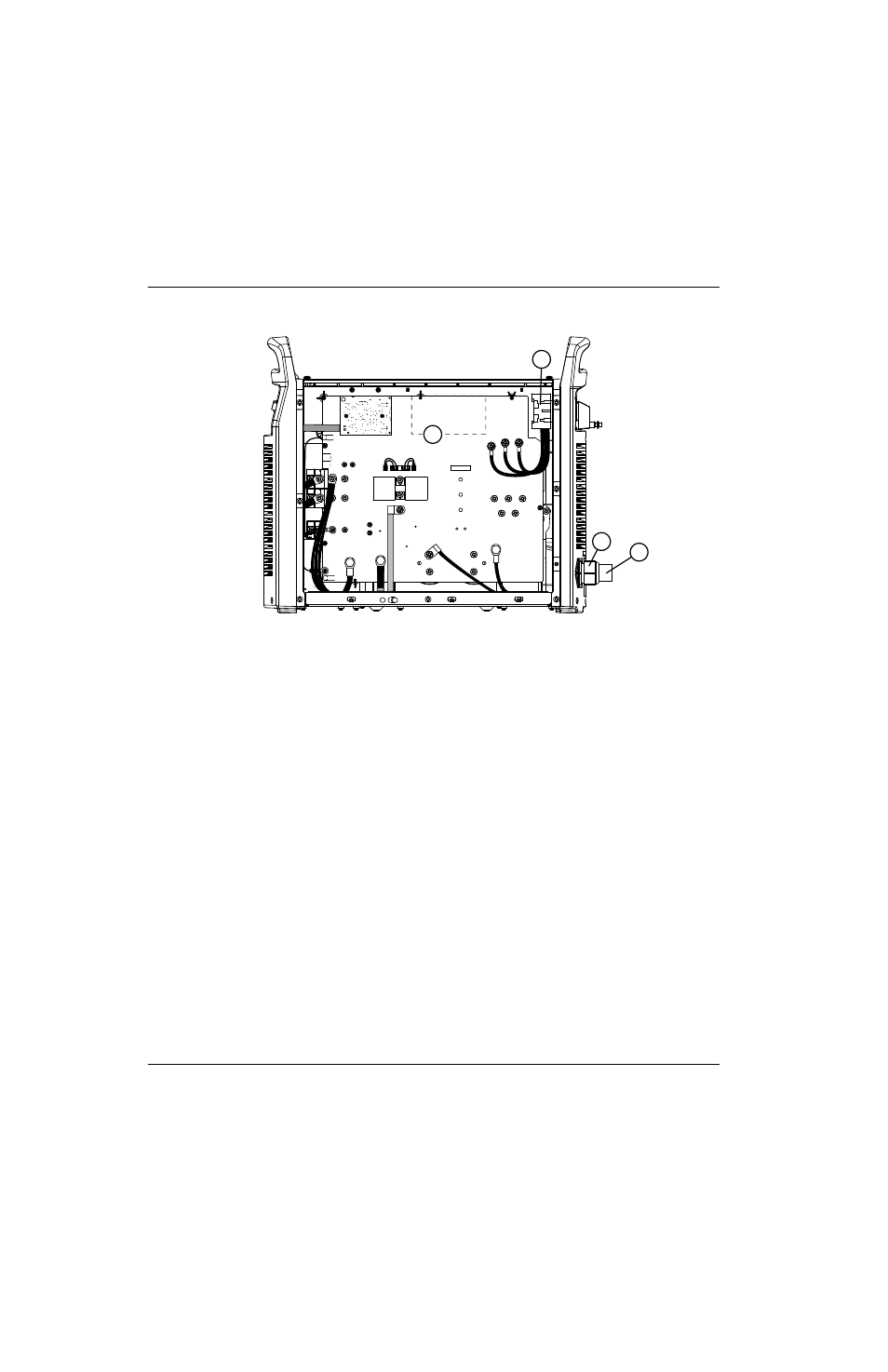

11 – Piezas
CE 400 V/CCC 380 V
Número de pieza Descripción
1 428122 Juego: tarjeta de alimentación Powermax125 CE 400 V/CCC 380 V (141207)
2 228880 Juego: interruptor de energía Powermax105/125 CE 400 V/CCC 380 V/CSA 480 V, 600 V
3 228913 Juego:pasacables cable de alimentación Powermax105 CE 230-400 V;
pasacables cable de alimentación Powermax125 CE 400 V
4 228886 Juego:cable de alimentación Powermax105 con pasacables CE 230-400 V;
cable de alimentación Powermax125 con pasacables CE 400 V
J22 J21 J20 J19
J27
WORK
LEAD
J26
J25
+
_ +
_
RED J18
ORG
J17
J32
J11
J28
TP7
TP9
TP8
W
R
B
1
2
3
4
