Powermax125 Manual de servicio 808073

185

9 – Reemplazo de componentes de la fuente de energía

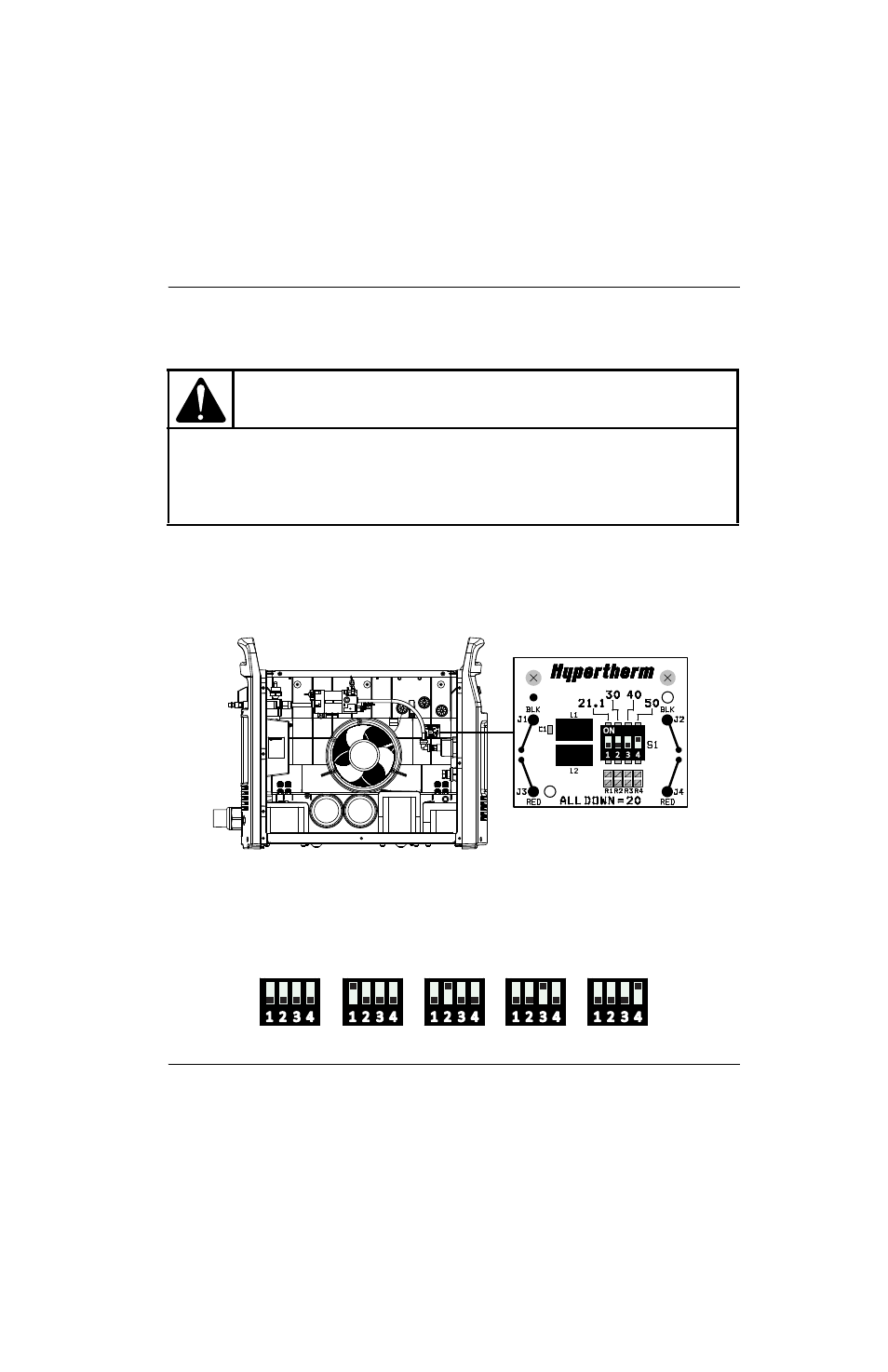

Ajustar la tarjeta del divisor de tensión

La fábrica preestablece el divisor de tensión en 50:1.

1. Para cambiar el divisor de tensión a un valor diferente:

a. Localizar los interruptores DIP del divisor de tensión situados en el lado izquierdo de la fuente de energía.

La

Figura 50 muestra el valor predeterminado (50:1) con el interruptor número 4 arriba.

Figura 50

b. Poner los interruptores DIP en uno de los valores que se muestran en la Figura 51.

Figura 51

¡PRECAUCIÓN!

El divisor de tensión interno instalado en fábrica da un máximo de 16 V en condiciones de circuito
abierto. Se trata de una salida funcional de muy baja tensión (MBT), protegida contra impedancia,
destinada a evitar electrocuciones, cortocircuitos e incendios en el receptáculo de la interfaz
máquina, en condiciones normales y de falla única, con el cableado de la interfaz. El divisor de
tensión no tolera fallas y las salidas MBT no cumplen los requisitos de muy baja tensión de seguridad
(MBTS) para conexiones directas a productos de computación.

20:1

21.1:1

30:1

40:1

50:1
