240 Powermax125 Manual de servicio 808073
9 – Reemplazo de componentes de la fuente de energía
Reemplazar el receptáculo del cable de masa
1. Efectuar los siguientes procedimientos:
a. Ver Desconectar la energía eléctrica y alimentación de gas en la página 170.
b. Ver Quitarle la cubierta a la fuente de energía en la página 176.
c. Ver Quitarle la cubierta protectora al ventilador en la página 220.
2. Quitar el perno que sujeta el cable de masa a su receptáculo.
3. Quitar la tuerca y la arandela de presión que sujetan el receptáculo del cable de masa al panel frontal.
4. Sacar el receptáculo del cable de masa por el panel frontal.

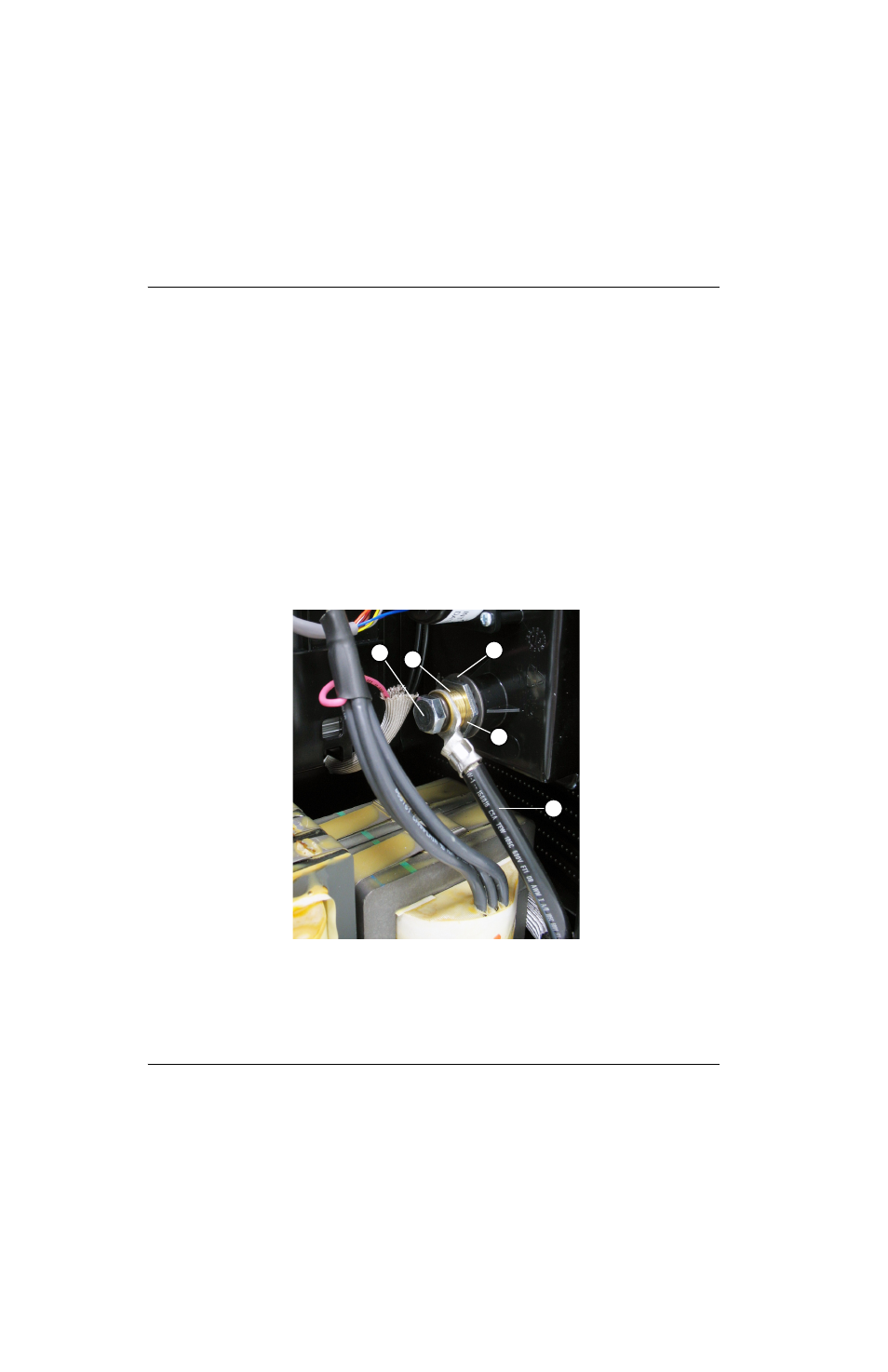

Figura 93
Número juego Descripción
228912 Juego: receptáculo cable de masa Powermax105/125 (lado fuente de alimentación)
1
2
3
4
5
1 Receptáculo cable de masa
2 Perno
3 Cable de masa
4 Tuerca
5 Arandela de presión
