10 – Reemplazo de componentes de la antorcha
Reemplazar el anillo de acople de desconexión rápida
1. Poner la energía en OFF (O) (apagado) y desconectar la energía eléctrica y la alimentación de gas de la antorcha.
2. Quitarle los tornillos a la mitad inferior del casquillo del anillo de acople. (Ver Figura 148 en la página 295).
3. Quitarle las 2 mitades al casquillo.
4. Quitar el seguro oprimiendo firmemente la aleta con un destornillador plano y empujándola hacia afuera del conjunto
de cables y mangueras.
5. Sacar el resorte del anillo de acople de desconexión rápida

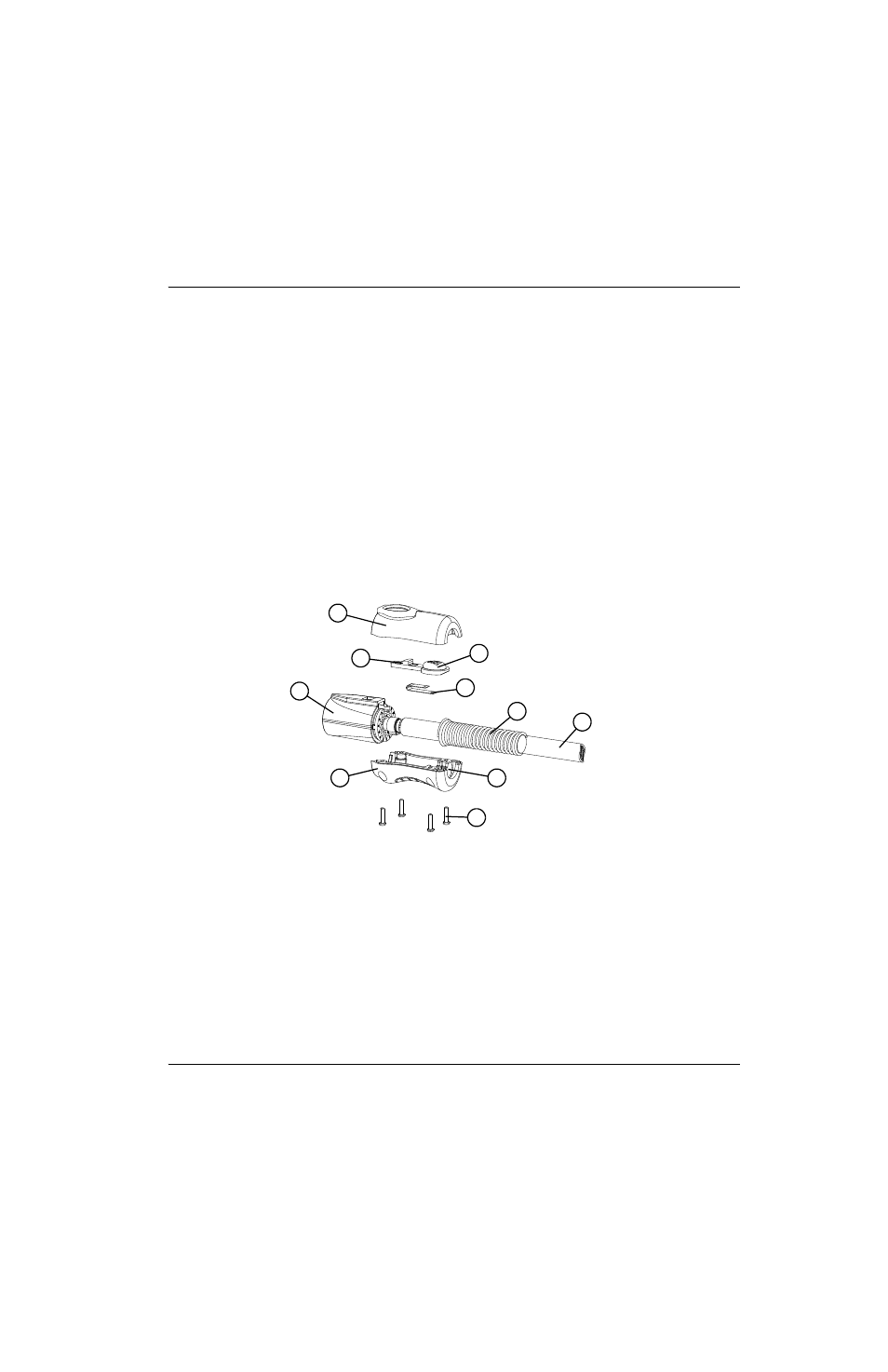

Figura 148
Juego Descripción
428260
Juego: reparación desconexión rápida antorchas Duramax y Duramax Hyamp
(lado conjunto de cables y mangueras)
1
2
3
4
5
6
7
8
9
10
1 Mitad superior del casquillo
2 Aleta del seguro
3 Anillo de acople de desconexión rápida
4 Mitad inferior del casquillo
5 Tornillos (4)
6 Ranura del pasacables
7 Cables y mangueras de la antorcha
8 Pasacables
9 Resorte
10 Seguro
