Powermax125 Manual de servicio 808073 303
11 – Piezas

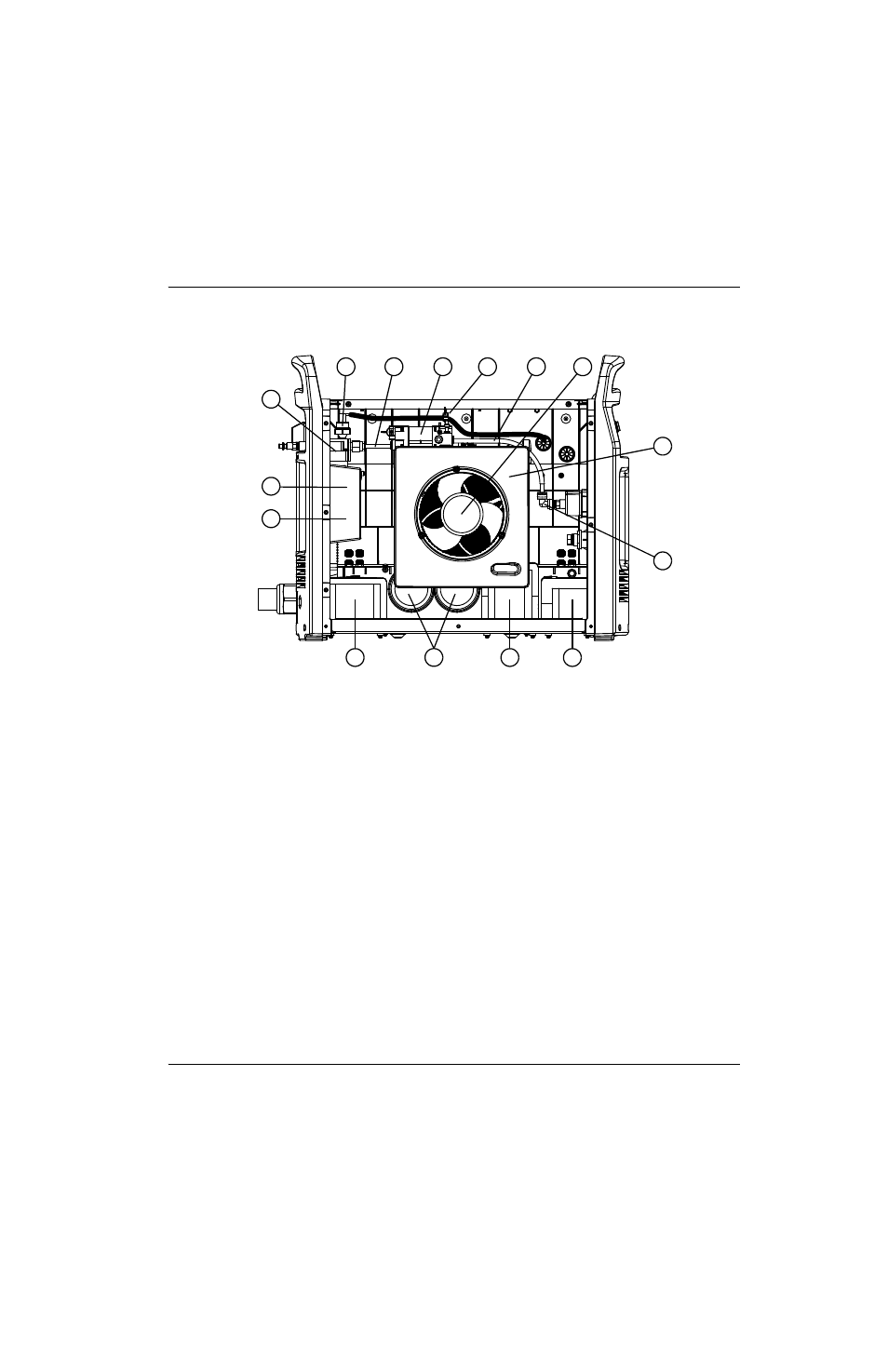

Interior, lado ventilador
Número de pieza Descripción
1 228685 Juego: conjunto filtro de gas Powermax65/85/105/125
2 428015 Juego: protector/recipiente de filtro de gas AF30
3 228695 Juego: elemento filtrante de gas Powermax65/85/105/125 (recipiente de filtro interior)
4 228910 Juego: cubierta protectora ventilador Powermax105/125
5 228881 Juego: conjunto ventilador Powermax105/125
6 228689 Juego: transductor de presión Powermax65/85/105/125
7 228882 Juego: regulador/válvula solenoide Powermax105/125
8 228688 Juego: presostato Powermax65/85/105/125
9 428129 Juego: transformador Powermax125 CSA 480 V
9 428130 Juego: transformador Powermax125 CSA 600 V
9 428128 Juego: transformador Powermax125 CE 400 V/CCC 380 V
10 228888 Juego: supercapacitor Powermax105 CSA, CE 230-400 V;
supercapacitor Powermax125, CSA 600 V
10 428136 Juego: supercapacitor Powermax125, CSA 480 V
10 428135 Juego: supercapacitor Powermax125, CE 400 V/CCC 380 V
228884 Juego: cable de interfaz máquina Powermax105/125, cable interno con tarjeta
de divisor de tensión (puerto CPC)
1
3
2
4
5 6 7 8
9 10
11 11
12
13 14
