202

Powermax125 Manual de servicio 808073

9 – Reemplazo de componentes de la fuente de energía

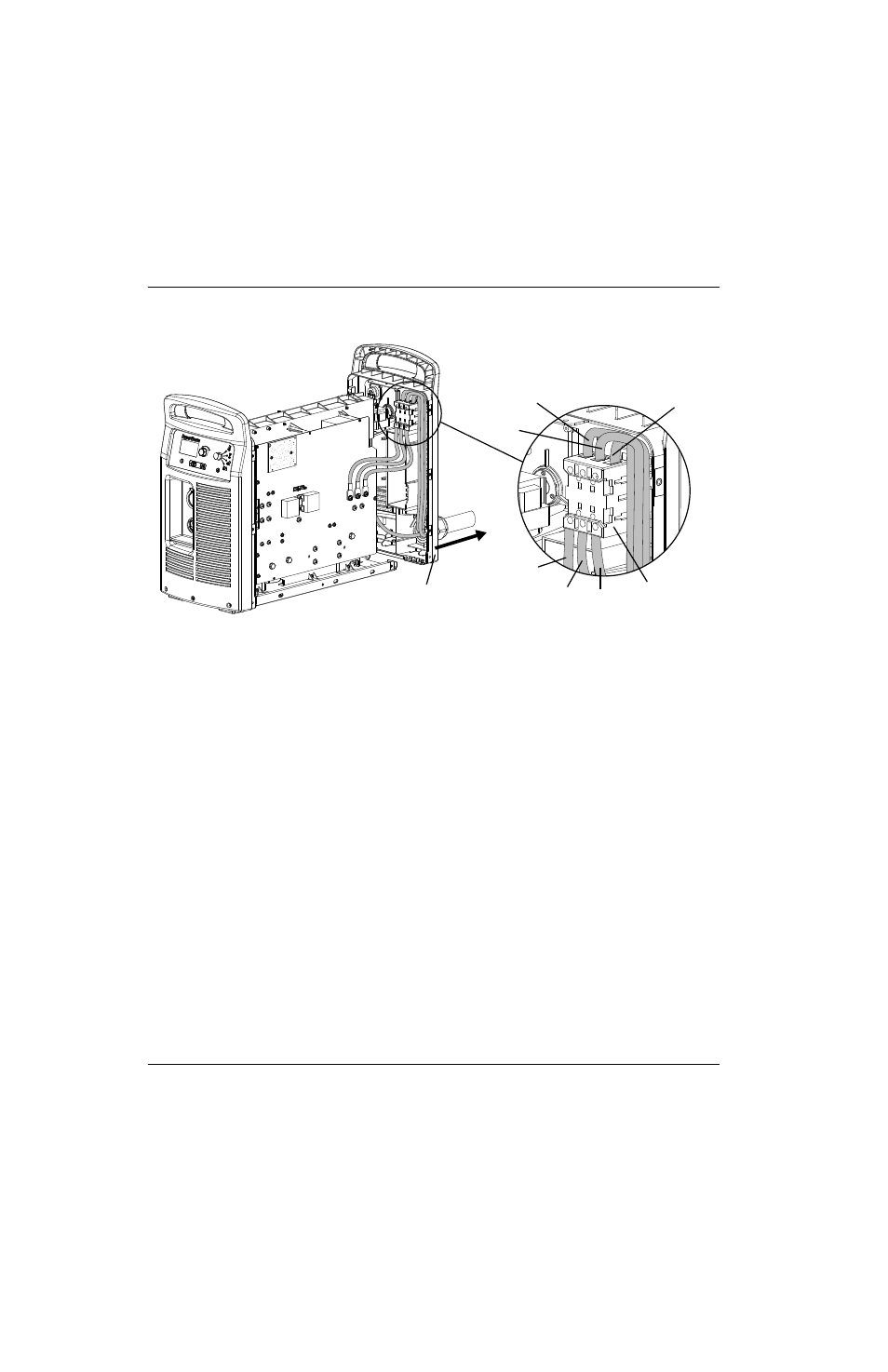

Figura 67

10. Quitar el tornillo que sujeta la manija del interruptor de energía al montante. (Ver Figura 68 en la página 203).

11. Halar la manija del interruptor para sacarla del montante y ponerla aparte con el tornillo. Si la tapa plástica no sale

con la manija, halarla también del montante para sacarla.

12. Levantar el extremo de la etiqueta del interruptor de energía haciendo palanca con un cuchillo o destornillador plano.

Cuando no está instalado el conector opcional RS-485, la etiqueta llega hasta la derecha de la boquilla de gas.

13. Desprender toda la etiqueta para ver los 4 tornillos de montaje que sujetan el interruptor de energía al panel trasero.

14. Quitar los 4 tornillos de montaje para desacoplar el interruptor de energía del panel trasero.

L1

L2

L3

T1

T2

T3

Interruptor de energía

Panel trasero
