120 Powermax125 Manual de servicio 808073
8 – Localización de problemas y ensayos al sistema
Medidor IGBT Hypertherm
Para medir los IGBT, usar el medidor IGBT Hypertherm (128883) según se explica en las próximas secciones o montar
su propio medidor IGBT a partir del diagrama eléctrico que se muestra en
Figura 10 en la página 125.

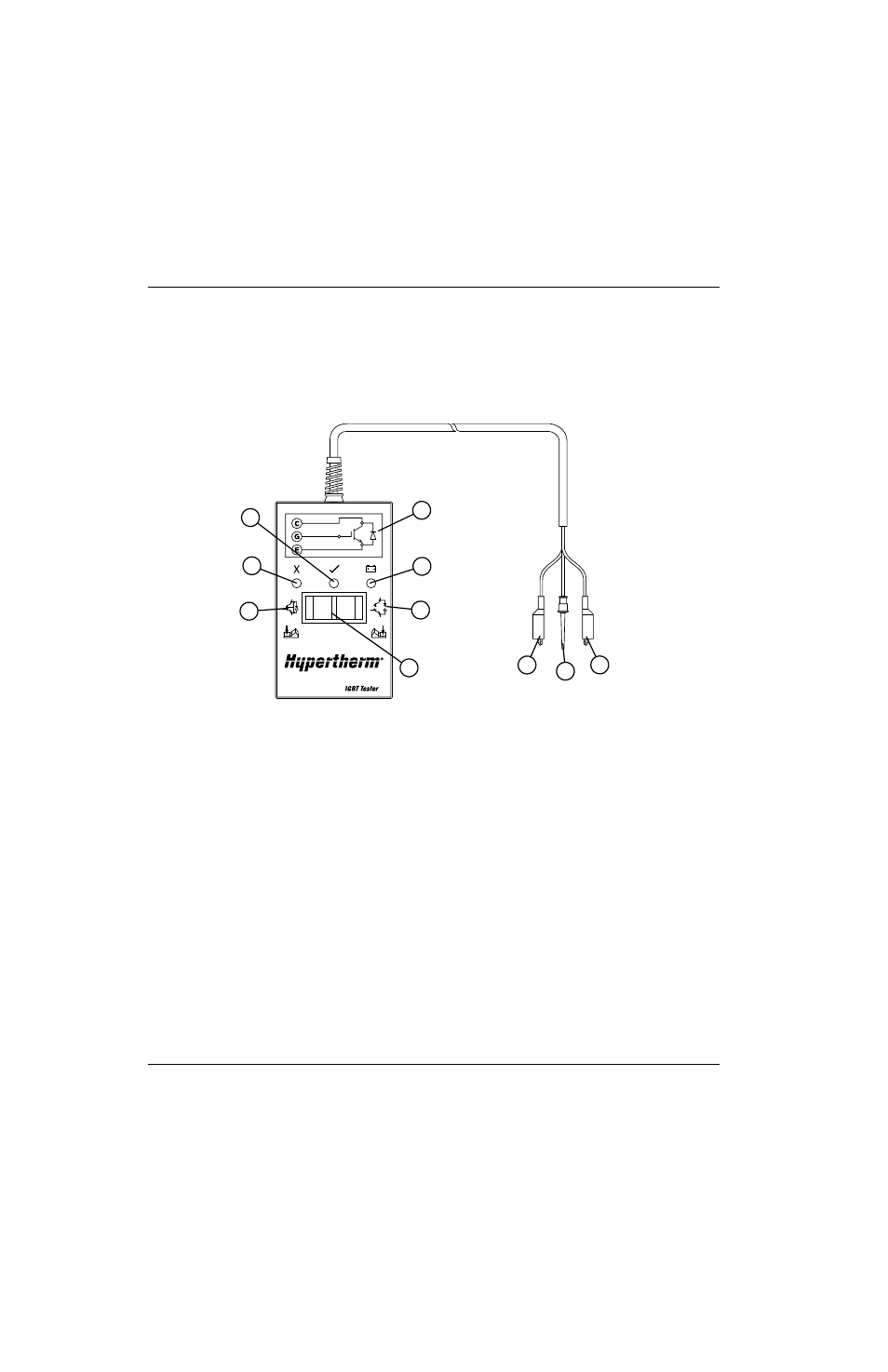

Figura 7
128884
1
2
3
4
5
6
7 8
9
10
1 Prueba de IGBT en corto
2 LED no pasa (rojo)
3 LED pasa (verde)
4 Plano de circuito
5 LED pila agotada (rojo)
6 Prueba de IGBT abierto
7 Interruptor tecla basculante
8 Colector (rojo)
9 Compuerta (amarillo)
10 Emisor (negro)
