9 – Reemplazo de componentes de la fuente de energía

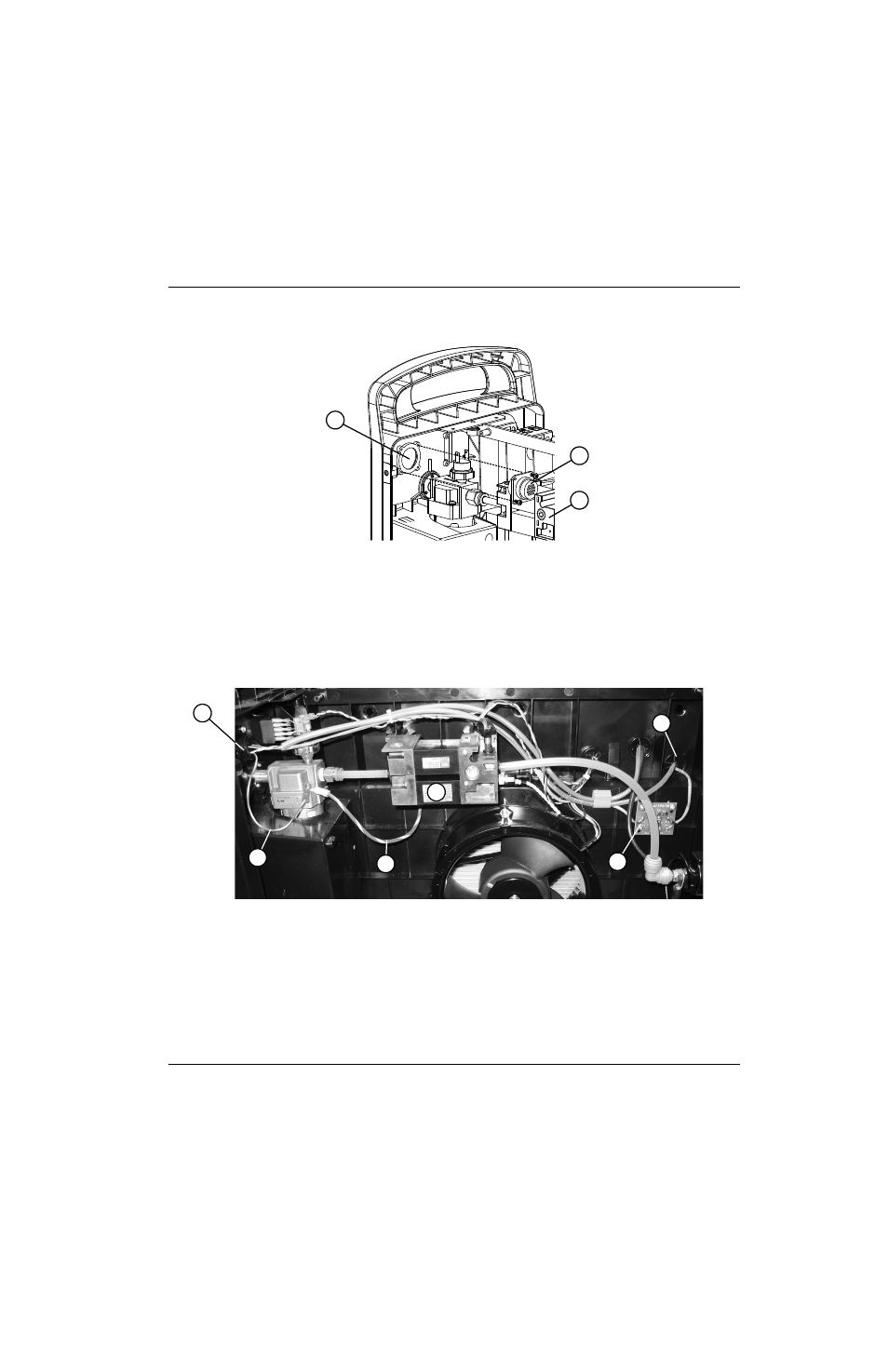

Figura 47
7. Poner el cable a tierra verde/amarillo (del puerto CPC) a la caja del filtro de gas con el mismo tornillo que sujeta
el cable a tierra largo conectado al panel central. Apretar el tornillo del cable a tierra a 17,3 kg·cm.
8. Pasar los 2 cables por el pasahilos derecho uno a uno y bajarlos por el lado izquierdo de la tarjeta de alimentación.
Figura 48
1
3
2
4
5
6
7
8
9
4 Puerto CPC
5 Cable a tierra puerto CPC
6 Cable a tierra largo del panel central
7 Válvula solenoide
8 Tarjeta divisor de tensión
9 Pasahilos derecho
