Powermax125 Manual de servicio 808073
9 – Reemplazo de componentes de la fuente de energía
Instalar el cable de interfaz máquina con tarjeta de divisor de tensión
1. Verificar que la fuente de energía esté puesta en OFF (apagado) y que la energía eléctrica y la alimentación de gas
estén desconectadas.
2. Quitarle la cubierta y la barrera componente a la fuente de energía si no se ha hecho antes.

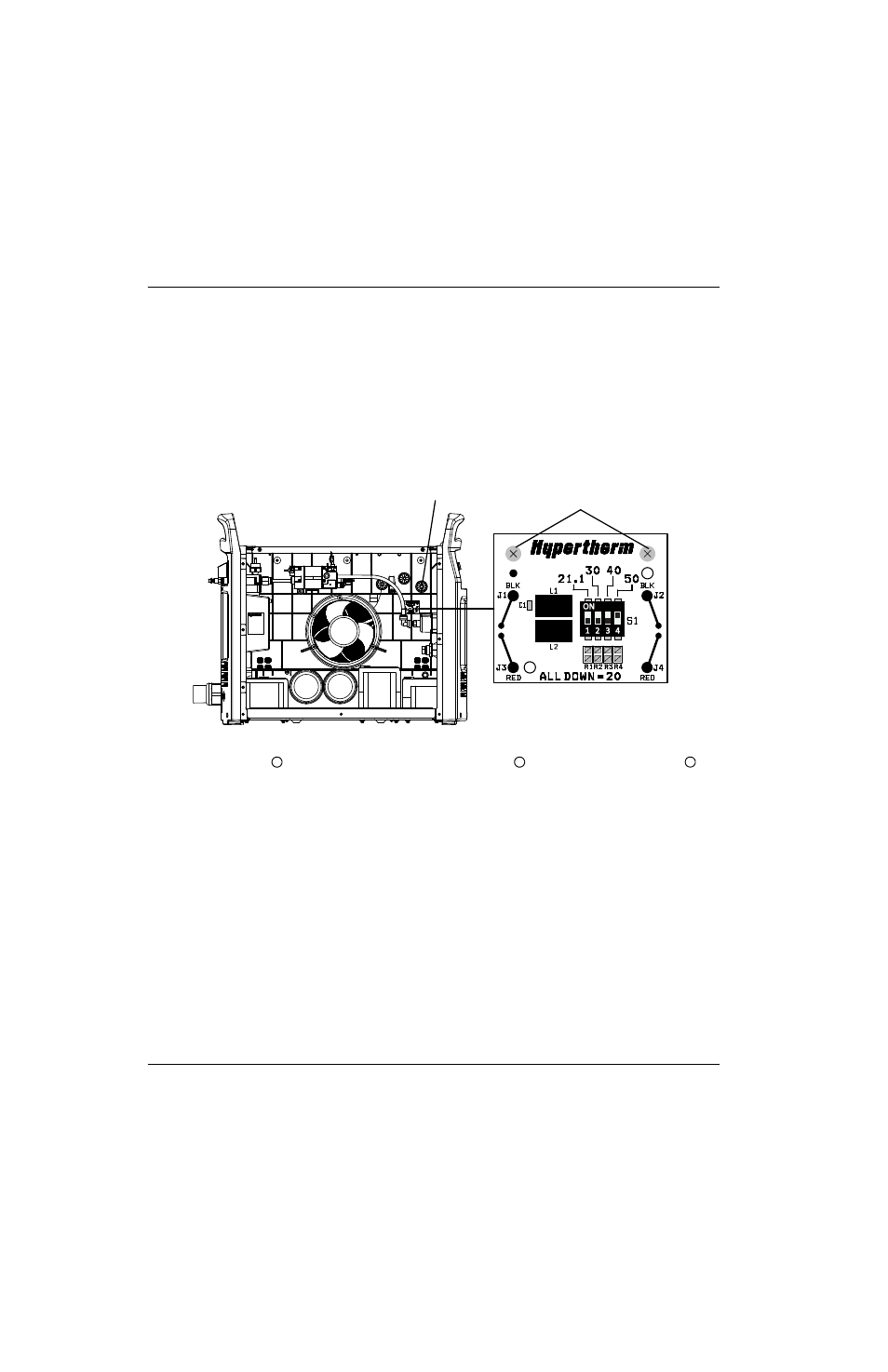

3. Instalar la tarjeta del divisor de tensión a la derecha del ventilador de la fuente de energía apretando 2 de los tornillos
que vienen con ella a 11,5 kg·cm.
Figura 46
4. Pasar el puerto CPC
y sus cables por encima de la válvula solenoide
y de la abertura del puerto CPC
del
panel trasero de la fuente de energía. (Ver
5. Introducir el puerto CPC en su abertura por el interior de la fuente de energía. Asegurarse de colocar el puerto con
el cable a tierra verde/amarillo por debajo.
6. Sujetar el puerto CPC apretando los 2 tornillos que vienen con él a 11,5 kg·cm. Dos tornillos son suficientes si se
introducen en dos esquinas opuestas del puerto CPC.
Pasahilos derecho
Tornillos
1
2
3
