Powermax125 Manual de servicio 808073

219

9 – Reemplazo de componentes de la fuente de energía

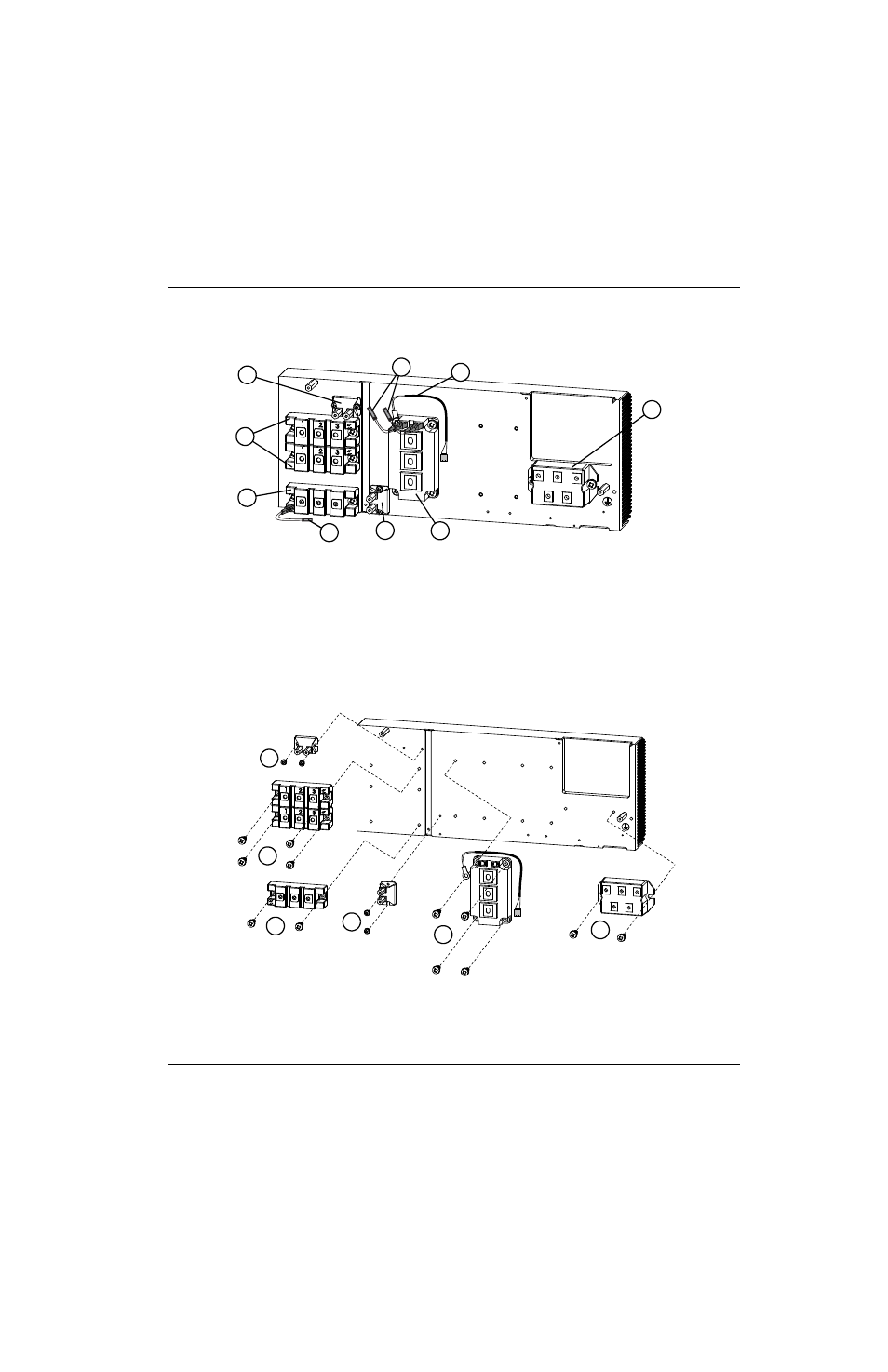

Figura 76 – Componentes disipador de calor

1

2

3

4

5

6

7

8

9

1

Resistencia de amortiguamiento 7,5 Ω 200 W
(juego 428137)

2

Circuito rectificador de salida (2) (juego 428139)

3

IGBT arco piloto (juego 428138)

4

Cable manejo de compuerta IGBT arco piloto

5

Resistencia de amortiguamiento 15 Ω 200 W
(juego 228898)

6

Módulo IGBT inversor (juego 428140)

7

Circuito rectificador de entrada (juego 128746)

8

Sensor térmico (juego 228805)

9

Cables manejo de compuerta módulo
IGBT inversor

1

2

2

2

2

1

1

Apretar a 17,3 kg·cm.

2

Apretar a 40 kg·cm.
