Powermax125 Manual de servicio 808073 249
9 – Reemplazo de componentes de la fuente de energía
4. Quitar los 2 tornillos de montaje de la base del transformador por el lado del ventilador.
5. Quitar los 2 tornillos de montaje del fondo del ventilador. Estos tornillos están justo detrás de los orificios al fondo
de la brida de la caja del ventilador.
6. Empujar la base del ventilador a la izquierda para que no moleste al quitar el transformador.

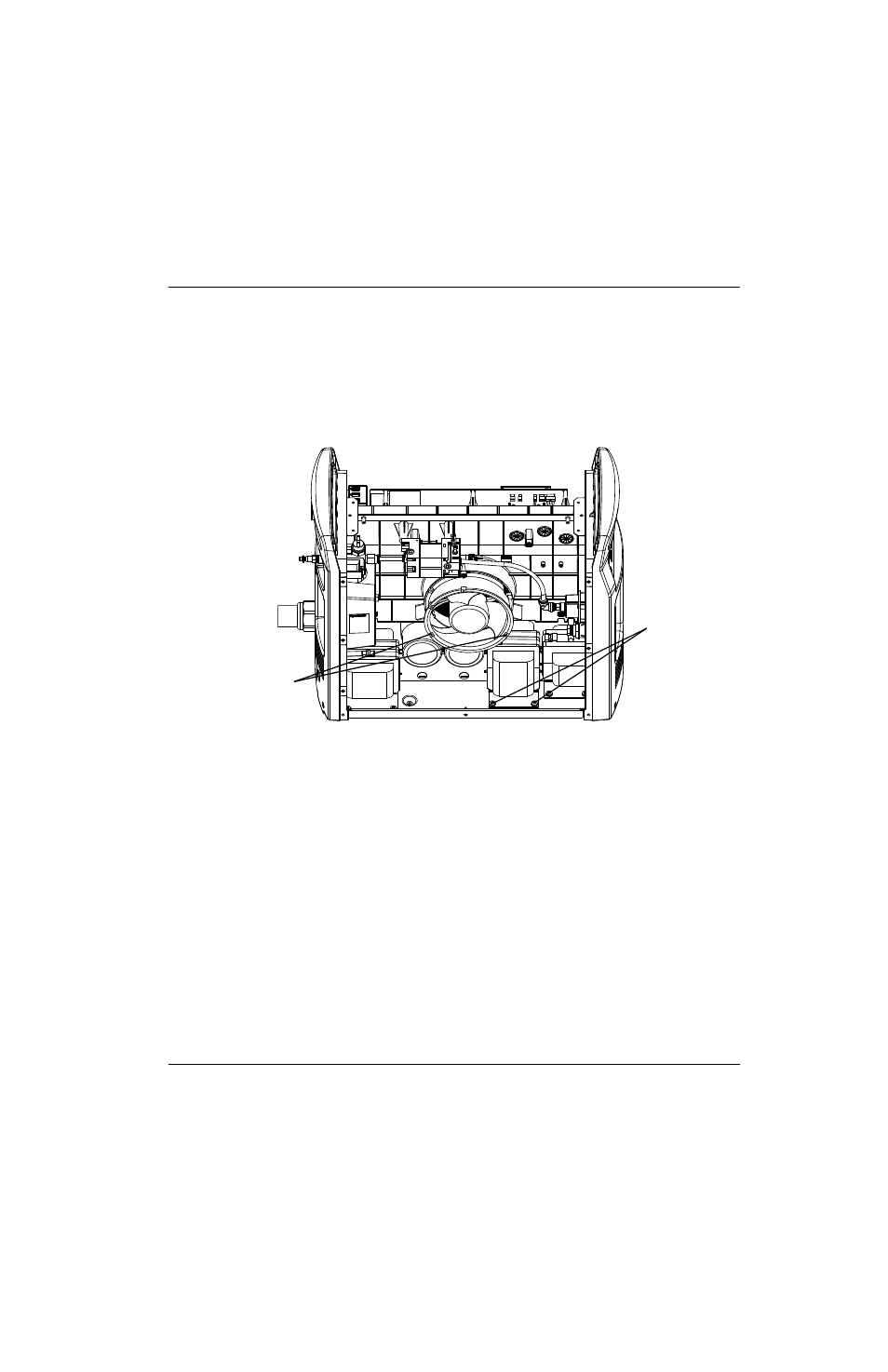

Figura 100
J1 J2 J3 J5 J6
Orificios al fondo en brida
caja del ventilador
Tornillos de montaje
transformador
