264

Powermax125 Manual de servicio 808073

9 – Reemplazo de componentes de la fuente de energía

13. Quitar el tornillo que sujeta la manija del interruptor de energía al montante.

14. Halar la manija del interruptor de energía y sacarla del montante. Si la tapa plástica no sale con la manija, halarla

también del montante para sacarla.

15. Levantar el extremo derecho de la etiqueta del interruptor de energía haciendo palanca. Cuando no está instalado

el conector opcional RS-485, la etiqueta llega hasta la derecha de la boquilla de gas.

16. Desprender toda la etiqueta para ver los 4 tornillos de montaje que sujetan el interruptor de energía al panel trasero.

17. Quitar los 4 tornillos de montaje para sacar el interruptor de energía del panel trasero.

18. Quitarle los 3 tornillos de montaje a la base del panel trasero si no se quitaron antes.

19. Quitar el panel trasero.

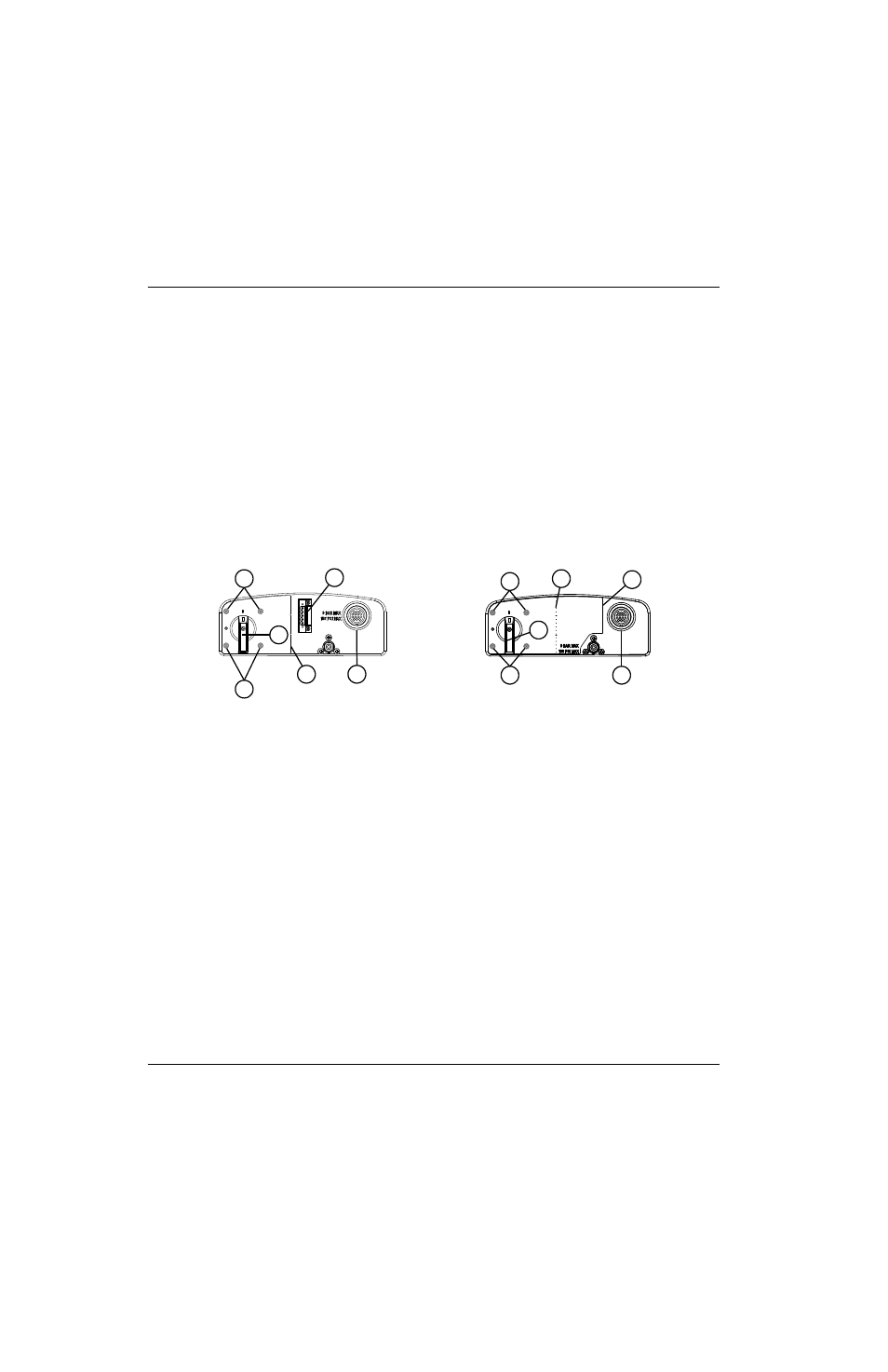

Figura 113 – Panel trasero con y sin el conector RS-485 instalado

1

2

3

4

5

6

2

1

1

1

3

4

1

Tornillos interruptor de energía (4)
(detrás de la etiqueta)

2

Manija interruptor de energía

3

Borde derecho etiqueta

4

Conector interfaz CNC

5

Línea de perforación etiqueta

6

Conector RS-485 opcional
