Powermax125 Manual de servicio 808073 73
6 – Montaje de antorcha mecanizada
Convertir una antorcha mecanizada de longitud total en una mini antorcha
Para efectuar el siguiente procedimiento necesitará el juego de adaptador de mini antorcha mecanizada (428146). Este
juego posibilita convertir una antorcha mecanizada de longitud total en una mini antorcha quitándole el manguito de
posicionamiento e instalando en su lugar un pequeño anillo adaptador.
 Si va a convertir una antorcha mecanizada de longitud total en una mini antorcha y montar
la antorcha al mismo tiempo, saltar esta sección y seguir las instrucciones que aparecen
en
Montar la antorcha en la página 74.
1. Seguir las instrucciones que aparecen en Desensamblar la antorcha mecanizada en la página 71.
2. Pasar el adaptador por los cables y mangueras de la antorcha.
3. Pasar el acople por los cables y mangueras de la antorcha.
4. Enroscar el adaptador en el acople.
5. Volver a conectar la línea de alimentación de gas a los cables y mangueras de la antorcha.
6. Sujetar el cable del arco piloto al cuerpo de antorcha con el tornillo.
7. Ponerle de nuevo el conector al cable del interruptor de sensado capuchón.
8. Pasar la camisa de montaje por el frente del cuerpo de antorcha. Alinear la ranura del frente de la camisa de
montaje (la que está junto a uno de los tres orificios de tornillos) con el émbolo del sensor de capuchón del
cuerpo de antorcha.
6
1
4
2
5
3
7
9
8
10

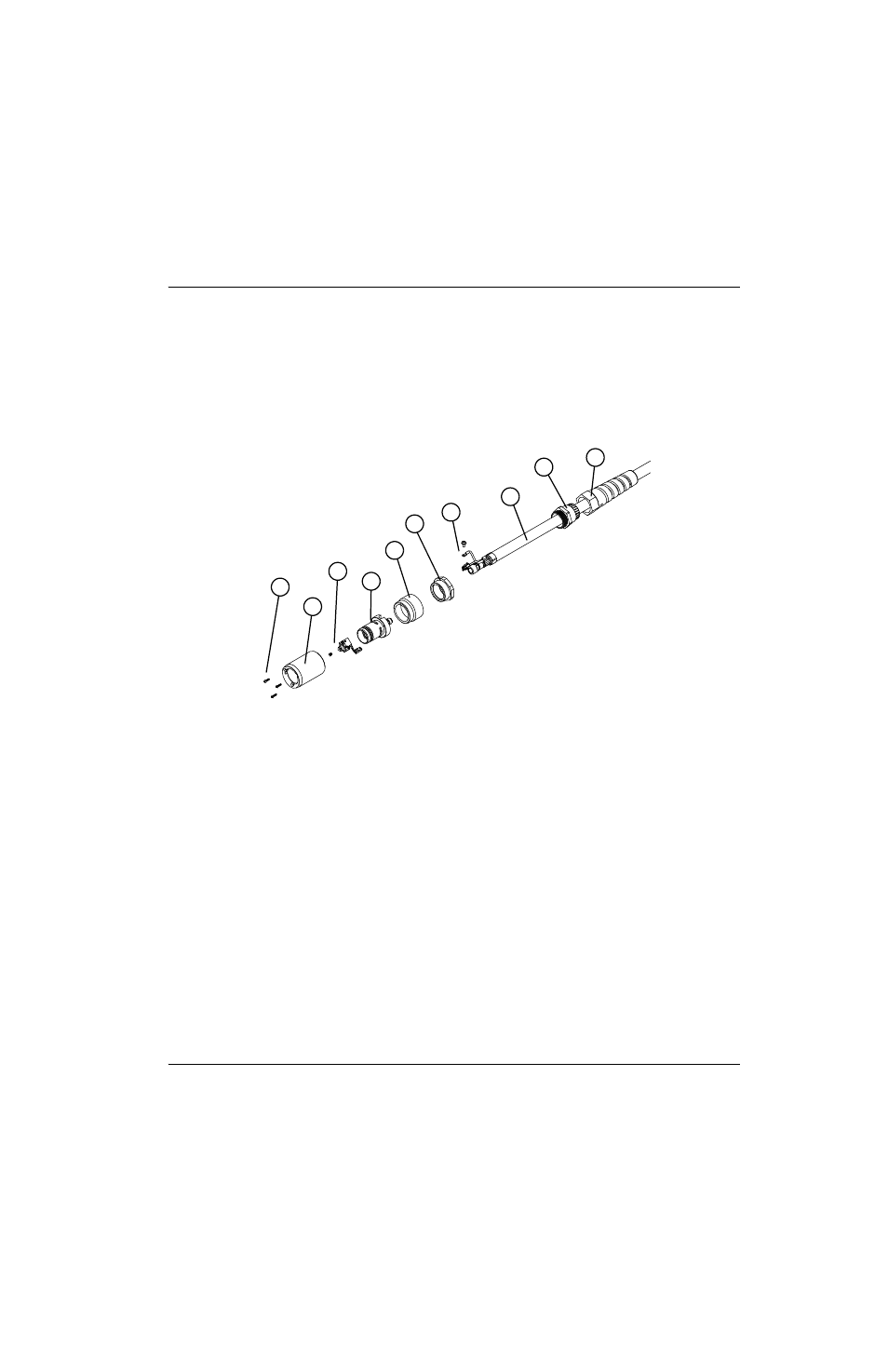

1 Tornillos camisa de montaje
2 Camisa de montaje
3 Interruptor de sensado capuchón y tornillo
4 Cuerpo de antorcha
5 Acople
6 Adaptador (428146)
7 Cable arco piloto y tornillo
8 Cables y mangueras de la antorcha
9 Pasacables
10 Tuerca del pasacables
