Powermax125 Manual de servicio 808073 181
9 – Reemplazo de componentes de la fuente de energía
3. Tender los cables por el pasahilos derecho (ver Figura 46 en la página 182) desde el lado de la tarjeta
de alimentación hasta el lado del ventilador de la fuente de energía.
4. Quitarle el tornillo al cable a tierra verde/amarillo que viene de la caja del filtro de gas. (Ver Figura 45).
5. Quitar el puerto CPC zafando los 2 tornillos.

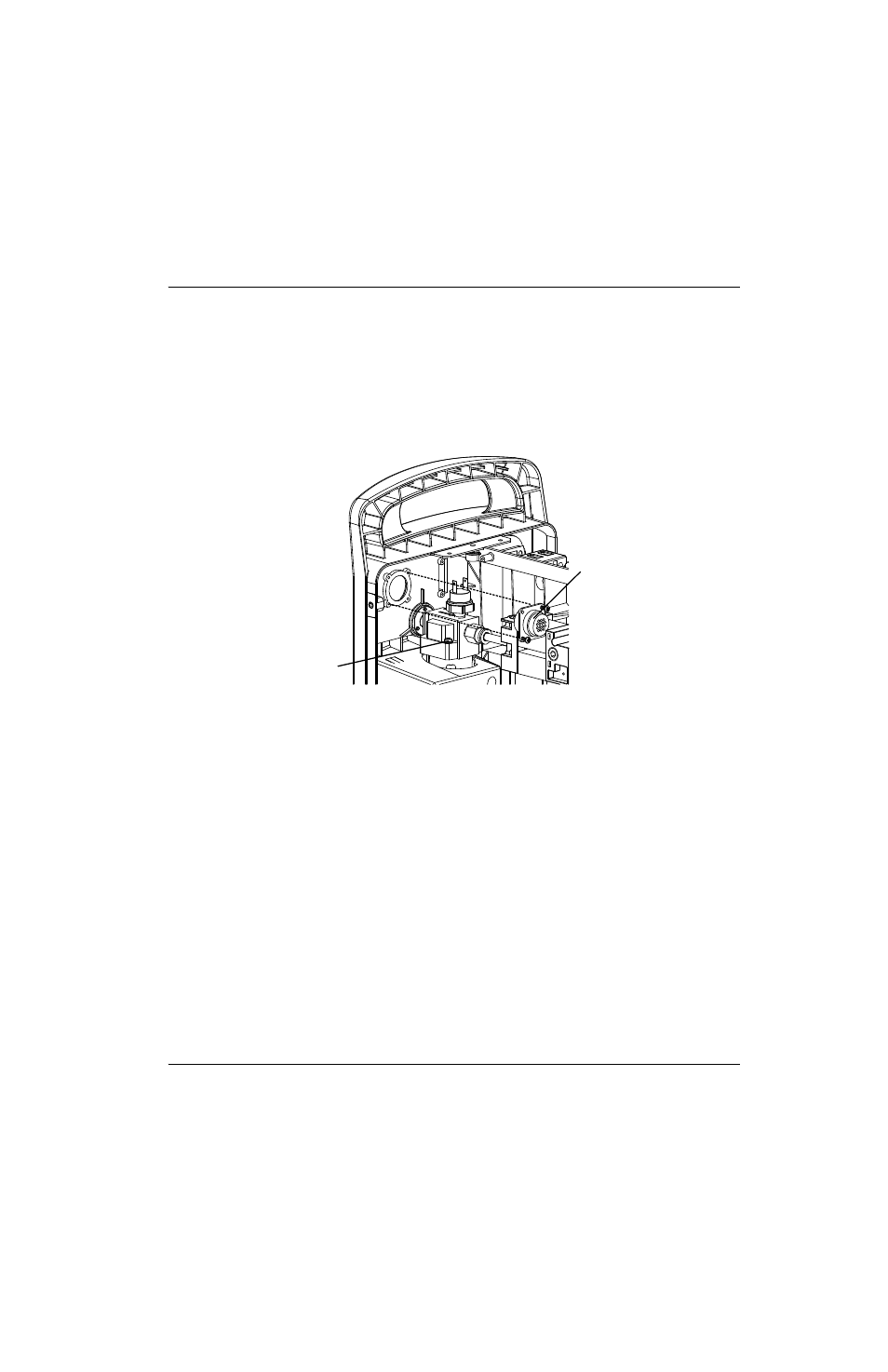

Figura 45
6. Quitarle los 2 tornillos a la tarjeta del divisor de tensión y sacarla con los cables que tiene conectados.
(Ver Figura 46 en la página 182).
Puerto CPC
Tornillo cable a tierra
