Powermax125 Manual de servicio 808073

235

9 – Reemplazo de componentes de la fuente de energía

Reemplazar el receptáculo de desconexión rápida de la antorcha

Quitar el receptáculo de desconexión rápida de la antorcha

1. Efectuar los siguientes procedimientos:

a. Ver Desconectar la energía eléctrica y alimentación de gas en la página 170.

b. Ver Quitarle la cubierta a la fuente de energía en la página 176.

c. Ver Quitar la barrera componente en la página 177.

d. Ver Quitar el soporte de panel lateral en la página 178.

e. Ver Quitarle la cubierta protectora al ventilador en la página 220.

2. Desenchufar el conector de cables del zócalo J17 de la tarjeta de alimentación

3. Desconectar los cables de la boquilla quitando los tornillos que sujetan el terminal de anillo a la tarjeta

de alimentación.

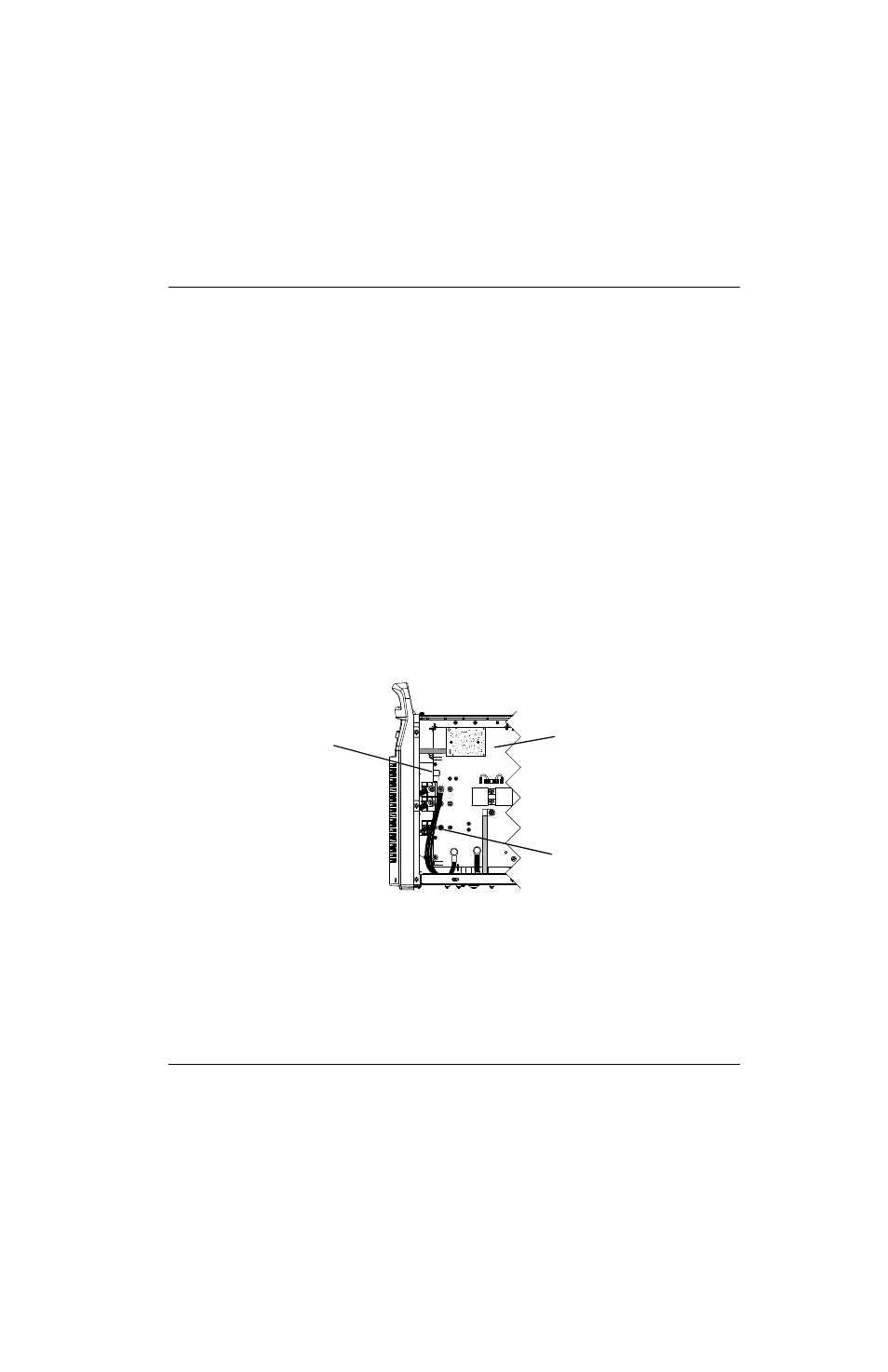

Figura 89

4. Halar el cable de interfaz antorcha por el pasahilos del centro del lado del ventilador. Ver Figura 90 en la página 236.

5. Halar los cables de la boquilla por la funda protectora del lado del ventilador que pasa por el panel central.

6. Desenchufar el conector de acople a presión a 90° oprimiendo el anillo plástico (más próximo a la tuerca de bronce)

y sacando el conector de la tuerca.

Número juego

Descripción

428120

Juego: repuesto receptáculo de desconexión rápida antorcha Powermax125 (lado fuente
de alimentación)

J22

J27

WORK

LEAD

J26

_

RED

J18

ORG

J17

J32

J11

B

R

J28

RED

J17

Tornillo cable boquilla

Tarjeta de alimentación
