9 – Reemplazo de componentes de la fuente de energía
5. Oprimir el anillo plástico del conector de la tubería de gas larga y, sin soltarlo, sacar esta última de la válvula
solenoide.
6. Quitarle los 2 tornillos de montaje a la válvula solenoide.
7. Oprimir el anillo plástico del conector de la tubería de gas corta y, sin soltarlo, sacar la válvula solenoide
de la primera.
8. Quitar la válvula solenoide
Instalar la válvula solenoide
1. Alinear la válvula solenoide y meterla en la tubería de gas corta hasta que asiente por completo. Ver Figura 85.
2. Sujetar la válvula solenoide al panel central apretando los 2 tornillos de montaje que vienen con ella a 23 kg·cm.
3. Meter la tubería de gas larga en la válvula solenoide hasta que asiente por completo.
4. Meter el transductor de presión en la válvula solenoide hasta que asiente por completo.
5. Tender el conector y los cables de alimentación de la válvula solenoide por el pasahilos izquierdo.
6. Enchufar el conector de la válvula solenoide en J6 de la tarjeta de alimentación.

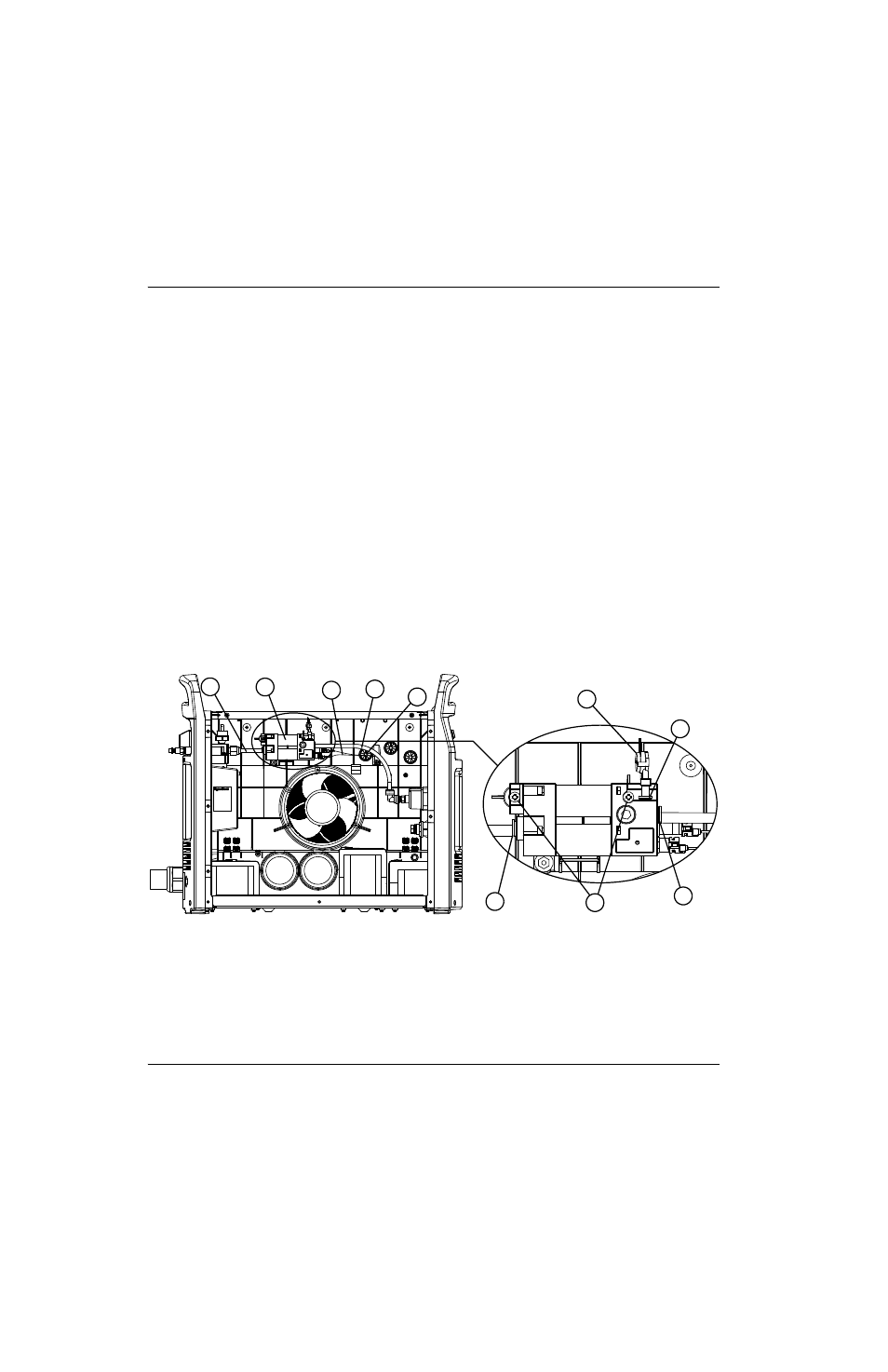

Figura 85
1
2 3
4
5
6 7
8 9 10
1 Tubería de gas corta
2 Conector tubería de gas corta
3 Tornillos de montaje
4 Conector tubería de gas larga
5 Conector transductor de presión
6 Transductor de presión
7 Pasahilos izquierdo
8 Tubería de gas larga
9 Cables alimentación válvula solenoide
10 Válvula solenoide
