Powermax125 Manual de servicio 808073 255
9 – Reemplazo de componentes de la fuente de energía
Instalar el inductor CFP
1. Poner el inductor CFP en la fuente de energía guiando los cables por la abertura al fondo del panel central.
2. Insertar las aletas al frente del inductor CFP en las ranuras de la base de la fuente de energía.
3. Apretar los 2 tornillos de montaje que trae la base del inductor CFP a 69,1 kg·cm.
4. Sujetar los cables cortos del inductor CFP a la tarjeta de alimentación con el tornillo y el perno que se quitaron
en paso 2 de la página 253. Apretar el tornillo a 40,3 kg·cm y el perno de J25 a 63,4 kg·cm.

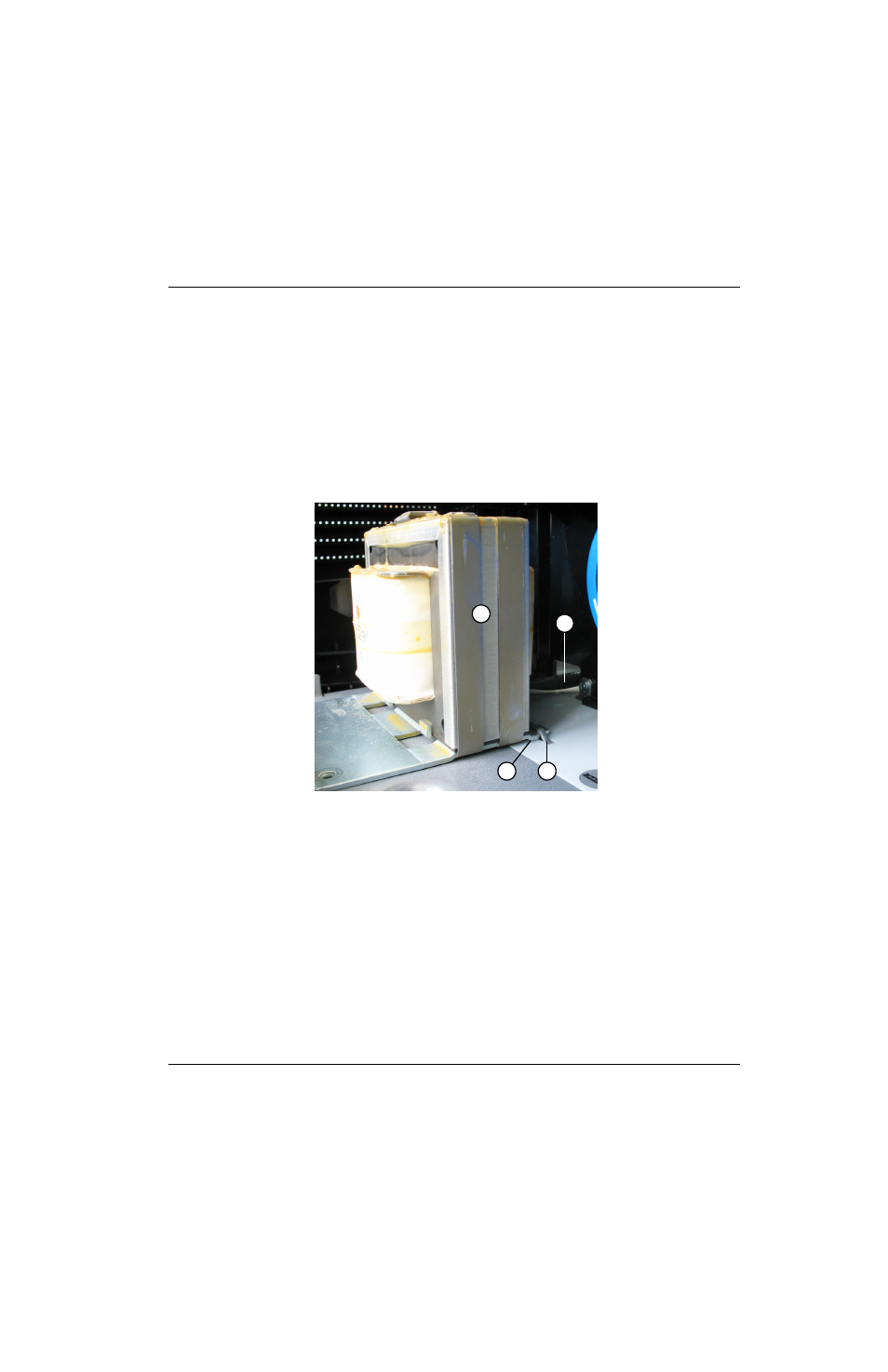

Figura 106
5. Efectuar los siguientes procedimientos:
a. Ver Instalarle la cubierta protectora al ventilador en la página 220.
b. Ver Instalar la barrera componente en la página 177.
c. Ver Instalarle la cubierta a la fuente de energía en la página 176.
d. Volver a conectar la energía eléctrica y la alimentación de gas.
1
2 3
4
1 Inductor CFP
2 Aleta inductor CFP
3 Ranuras de la base
4 Cables inductor CFP (2)
