Powermax125 Manual de servicio 808073

47

3 – Operaciones básicas del sistema

Conectar el cable de masa a la fuente de energía

1. Insertar el conector del cable de masa en el receptáculo al frente de la fuente de energía.

El receptáculo tiene una chaveta. Alinear la chaveta del conector del cable de masa con
la abertura de arriba del receptáculo de la fuente de energía.

2. Para lograr una conexión eléctrica óptima, meter el conector del cable de masa hasta el tope en el receptáculo de

la fuente de energía y girarlo aproximadamente 1/4 de vuelta en sentido horario hasta que asiente por completo.

El conector se recalentará si la conexión está suelta. Comprobar frecuentemente que
la conexión eléctrica del cable de masa sea confiable.

¡PRECAUCIÓN!

Asegurarse de utilizar el cable de masa que corresponda a su fuente de energía. Usar un cable de
masa de 125 A para el Powermax125. El amperaje está marcado cerca del revestimiento aislante del
conector del cable de masa.

¡PRECAUCIÓN!

Comprobar que el cable de masa esté completamente asentado en el receptáculo para evitar
el recalentamiento.

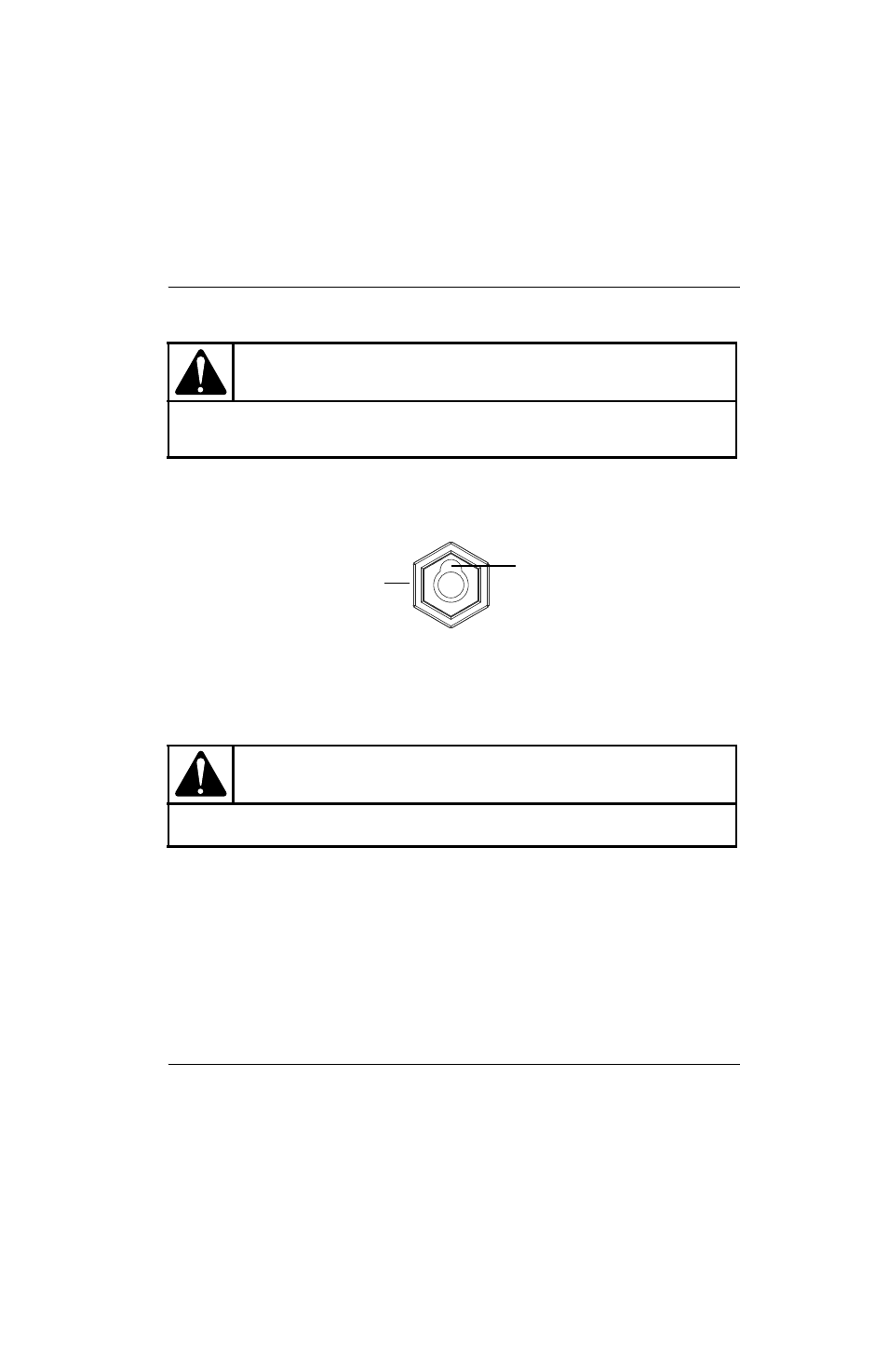

Receptáculo cable de masa

fuente de energía

Abertura con chaveta de
arriba del receptáculo
