Powermax125 Manual de servicio 808073
7 – Corte mecanizado
Diagrama de pines interfaz máquina

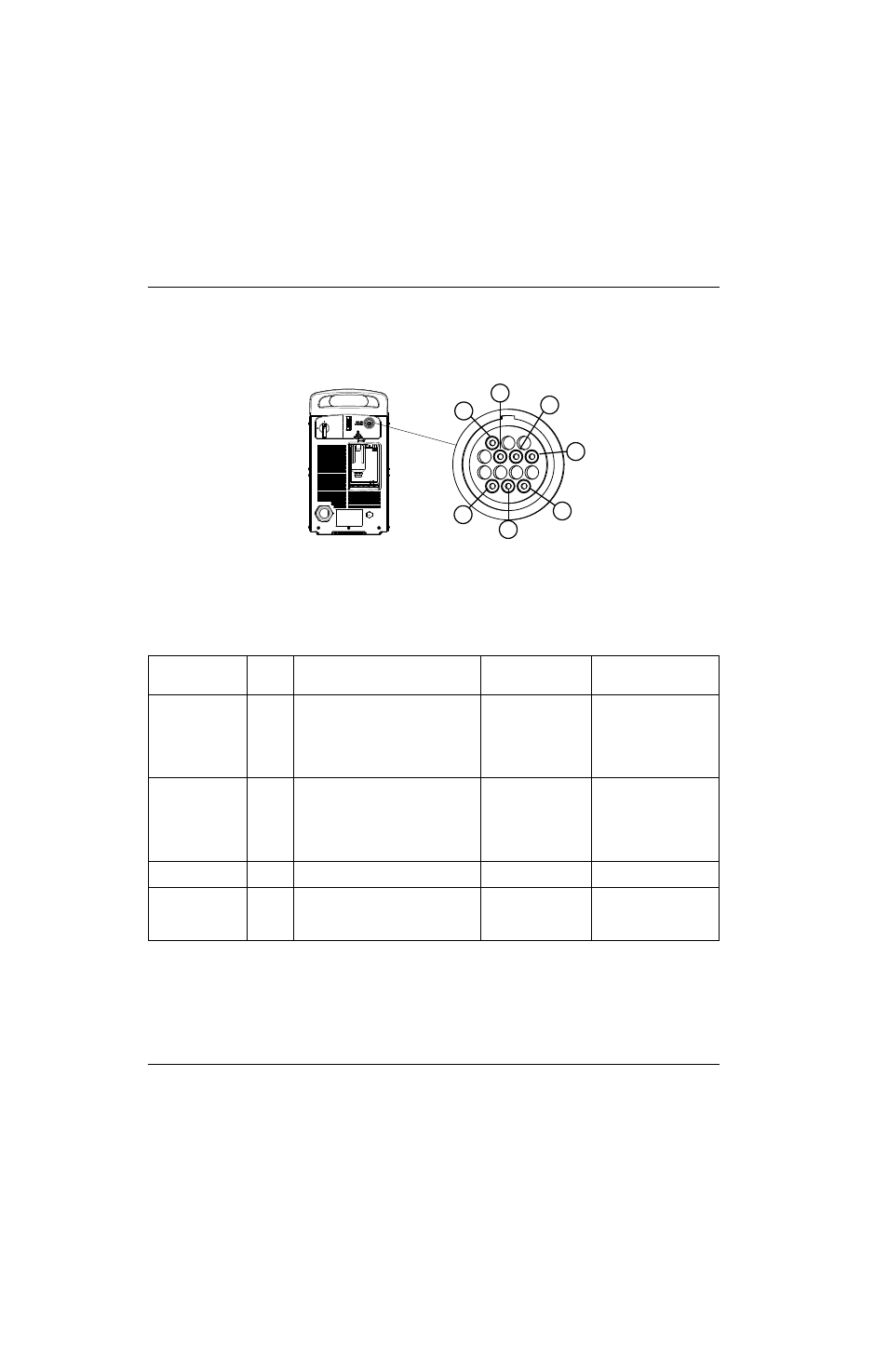

Figura 2 – Zócalos de conectores
Al conectar la fuente de energía a un control de altura de la antorcha o CNC con un cable de interfaz máquina, consultar
la Tabla 11.
Tabla 11 – Señales cable de interfaz máquina
Señal
Tipo
Notas
Zócalos
conectores
Alambres cable
exterior
Arranque
(arrancar plasma)
Entrada Normalmente abierto.
Voltaje en circuito abierto: 18 VCD
en los terminales START (arranque).
Requiere cierre a contacto seco para
activarse.
3, 4
Verde, negro
Transferencia
(iniciar avance
de máquina)
Salida
Normalmente abierto. Cierre a
contacto seco en la transferencia del
arco.
120 VCA/1 A como máximo en el
relé de interfaz máquina.
12, 14
Rojo, negro
A tierra
A tierra
13
Divisor de tensión
Salida
Señal de arco divisor de tensión
20:1, 21.1:1, 30:1, 40:1, 50:1 (da un
máximo de 16 V).
5 (-), 6 (+)
Negro (-), blanco (+)
3
4
5
6
12
13
14
