70

Powermax125 Manual de servicio 808073

6 – Montaje de antorcha mecanizada

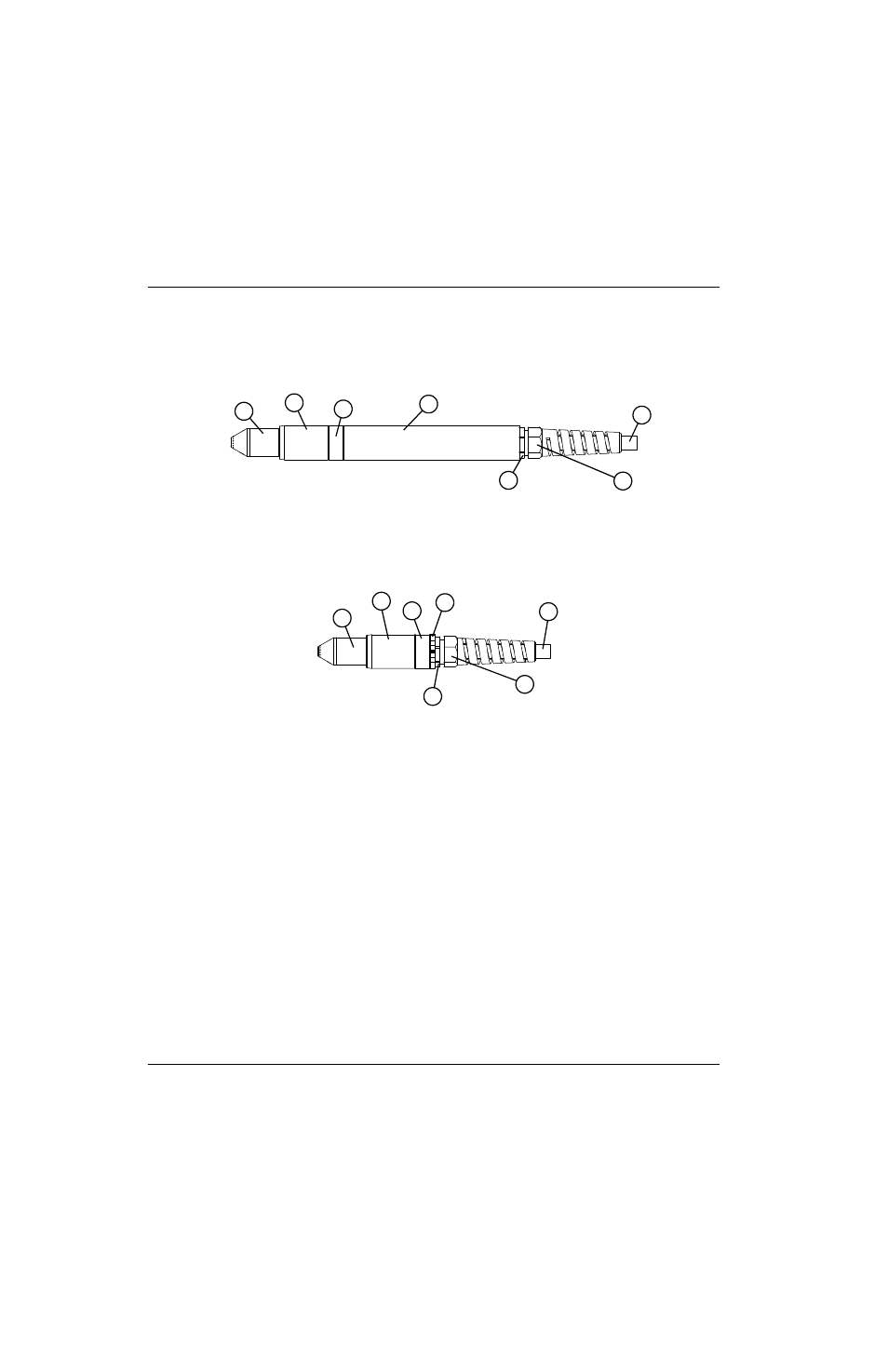

Componentes antorcha mecanizada

Antorcha mecanizada Duramax Hyamp 180°

Ver la leyenda en la tabla a continuación.

Mini antorcha mecanizada Duramax Hyamp 180°

Para usar cualquier modelo de antorcha mecanizada, se debe:

Montar la antorcha en la mesa de corte u otro equipo.

Seleccionar los consumibles e instalarlos.

Alinear la antorcha con la placa en ángulo recto.

Conectar los cables y mangueras de la antorcha a la fuente de energía.

Ajustar la fuente de energía a arranque remoto con un interruptor de arranque remoto o un cable de interfaz máquina.

1

2

3

4

6

8

7

1

4

5

8

3

7

2

1

Consumibles

2

Pasacables

3

Tuerca del pasacables

4

Cables y mangueras de la antorcha

5

Adaptador (la antorcha mecanizada de longitud
total no lo usa)

6

Manguito de posicionamiento (la antorcha
mecanizada de longitud total no lo usa)

7

Acople

8

Camisa de montaje
