Powermax125 Manual de servicio 808073 203
9 – Reemplazo de componentes de la fuente de energía
Instalar el interruptor de energía
1. Sujetar el interruptor de energía al panel trasero apretando los 4 tornillos de montaje, que vienen con él,
a 17,3 kg·cm.
2. Si el conector RS-485 está instalado, doblar y arrancar la nueva etiqueta por la línea de perforación.
3. Desprender el dorso de la etiqueta y pegarla al panel trasero teniendo cuidado de alinear los orificios
correspondientes.
4. Meter la manija del interruptor de energía en el montante y apretar el tornillo a 11,5 kg·cm.

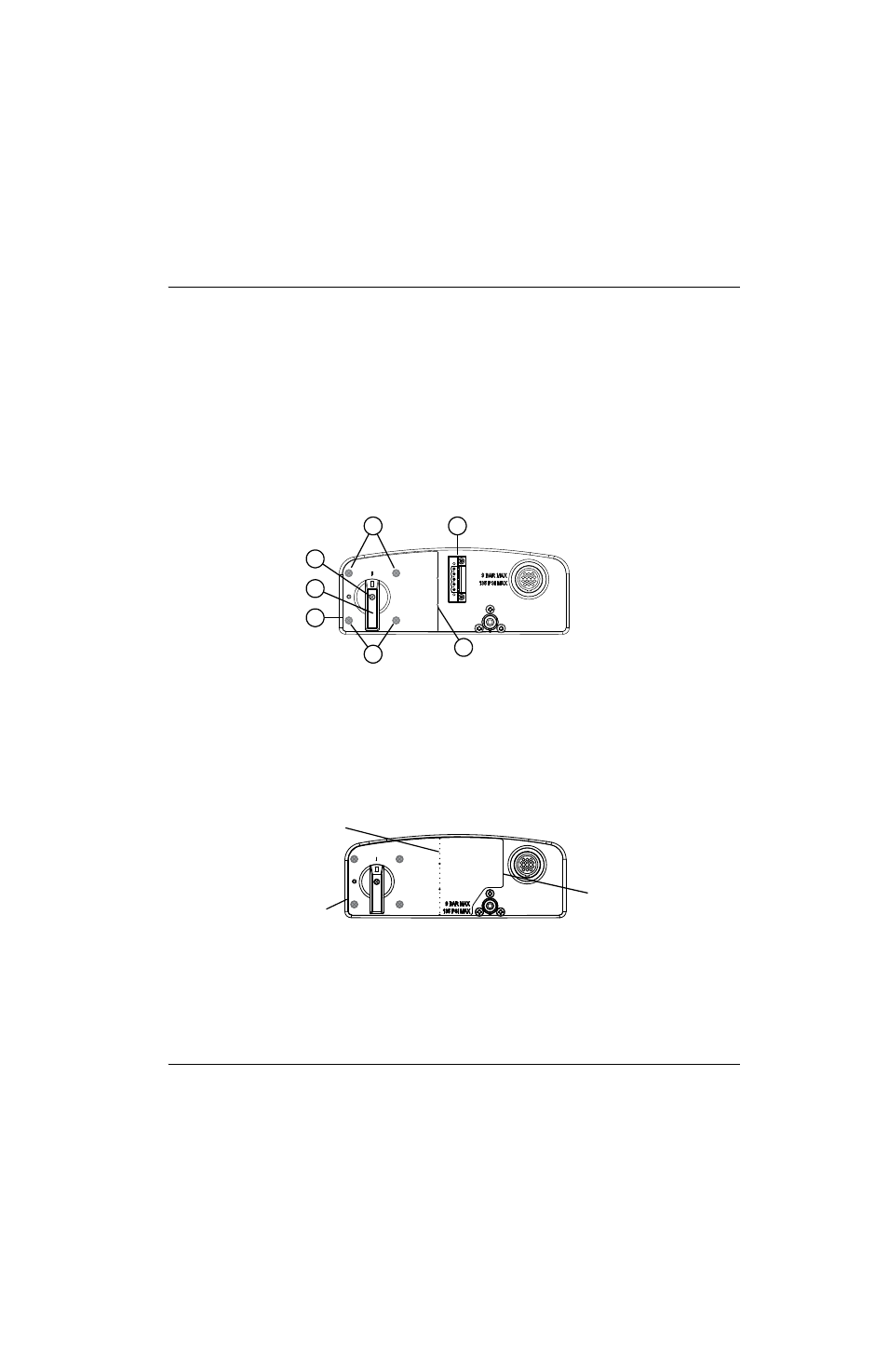

Figura 68 – Mitad izquierda de etiqueta que se usa con el conector RS-485
Figura 69 – Etiqueta completa que se usa de no haber un conector RS-485 instalado
1
2
3
4
4
5
6
1 Tornillo manija
2 Manija interruptor de energía
3 Borde izquierdo etiqueta
4 Tornillos interruptor de energía (detrás de la etiqueta)
5 Borde derecho etiqueta, termina en la perforación
6 Conector RS-485 opcional
Línea de perforación etiqueta
Borde izquierdo etiqueta
Borde derecho etiqueta
