Powermax125 Manual de servicio 808073

193

9 – Reemplazo de componentes de la fuente de energía

Conectar la tubería de gas

1. Alinear el extremo de la tubería de gas con el conector de acople a presión.

2. Tirar de la parte de arriba del panel lateral trasero con cuidado en dirección a la fuente de energía hasta que

la tubería de gas asiente completamente en el conector de acople a presión.

3. Efectuar los siguientes procedimientos:

a. Ver Instalar el soporte de panel lateral en la página 179.

b. Ver Instalar la barrera componente en la página 177.

c. Ver Instalarle la cubierta a la fuente de energía en la página 176.

d. Volver a conectar la energía eléctrica y la alimentación de gas.

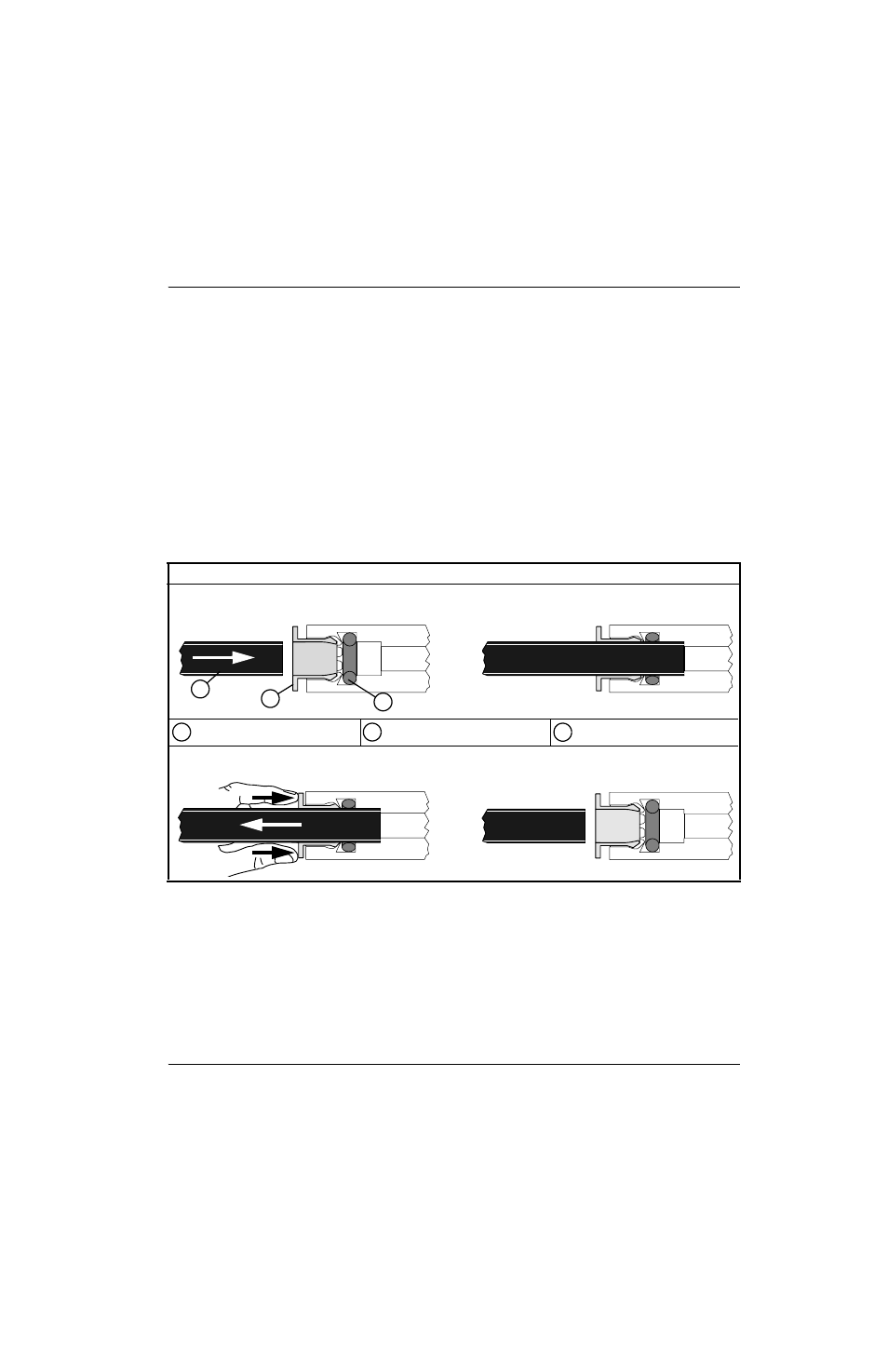

Figura 60 – Forma de usar los conectores de acople a presión

Acople rápido a presión

Para conectarlos, meter la manguera en el conector hasta que tope. Halar la manguera para verificar que
haya trancado.

Para sacar la manguera empujar el collar de apriete contra el conector y halarla.

1

2

3

Manguera

Collar de apriete

Oring

1

2

3
