Powermax125 Manual de servicio 808073

239

9 – Reemplazo de componentes de la fuente de energía

8. Sujetar el terminal de anillo de los cables de la boquilla a la tarjeta de alimentación apretando el tornillo a 23 kg·cm.

9. Enchufar el conector del cable de interfaz antorcha en el zócalo J17 de la tarjeta de alimentación. Alinear el cable

anaranjado del conector con el rótulo “ORG” impreso en la tarjeta de alimentación.

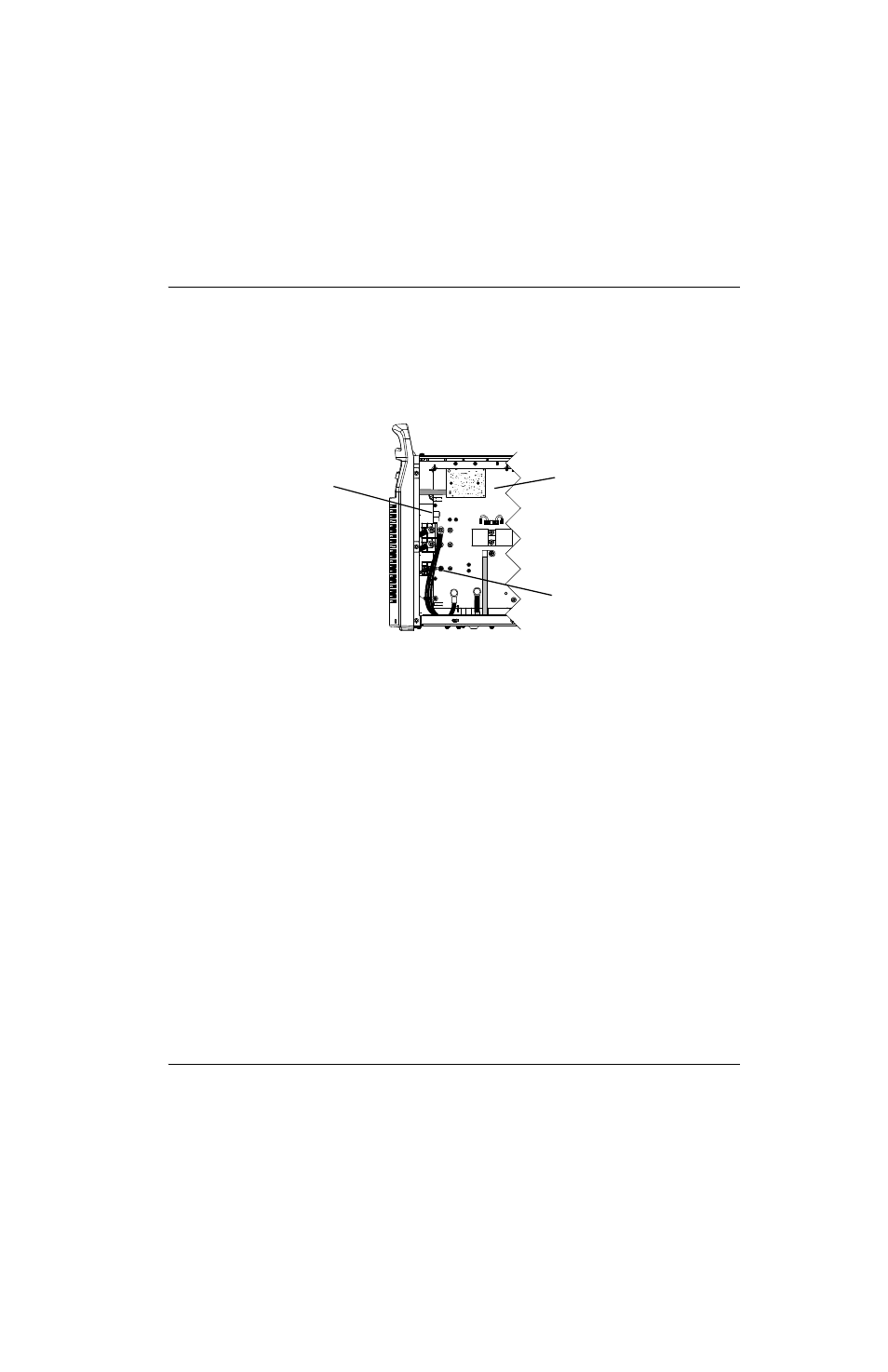

Figura 92

10. Efectuar los siguientes procedimientos:

a. Ver Instalarle la cubierta protectora al ventilador en la página 220.

b. Ver Instalar el soporte de panel lateral en la página 179.

c. Ver Instalar la barrera componente en la página 177.

d. Ver Instalarle la cubierta a la fuente de energía en la página 176.

e. Volver a conectar la energía eléctrica y la alimentación de gas.

J22

J27

WORK

LEAD

J26

_

RED

J18

ORG

J17

J32

J11

B

R

J28

RED

J17

Tornillo cable boquilla

Tarjeta de alimentación
