102

Powermax125 Manual de servicio 808073

7 – Corte mecanizado

Conectar el cable de interfaz máquina

El Powermax125 viene con una tarjeta de divisor de tensión de cinco posiciones instalada de fabrica. El divisor de
tensión incorporado facilita una reducción gradual de voltaje del arco de 20:1, 21.1:1, 30:1, 40:1 o 50:1 (salida máxima
de 16 V). Un receptáculo en la parte trasera de la fuente de energía (ver dibujo anterior) da acceso a la reducción
gradual de voltaje del arco y a las señales transferencia del arco y arranque plasma.

La fábrica preestablece el divisor de tensión en 50:1. Para cambiar el divisor de tensión
a un valor diferente, consultar

Ajustar divisor de tensión de cinco posiciones en la

página 105.

Hypertherm ofrece varias opciones de cables de interfaz máquina.

Para utilizar el divisor de tensión incorporado que permite una reducción gradual del voltaje del arco, además de las
señales de transferencia del arco y arranque de plasma:

Usar el número de pieza 228350 (7,6 m) o 228351 (15 m) para cables con conectores de horquilla.

Usar uno de los siguientes números de pieza para un cable con conector Dsub. (Compatible con los productos
EDGE

®

Pro Ti y Sensor

PHC Hypertherm):

223354 (3,0 m)

223355 (6,1 m)

223048 (7,6 m)

223356 (10,7 m)

123896 (15 m)

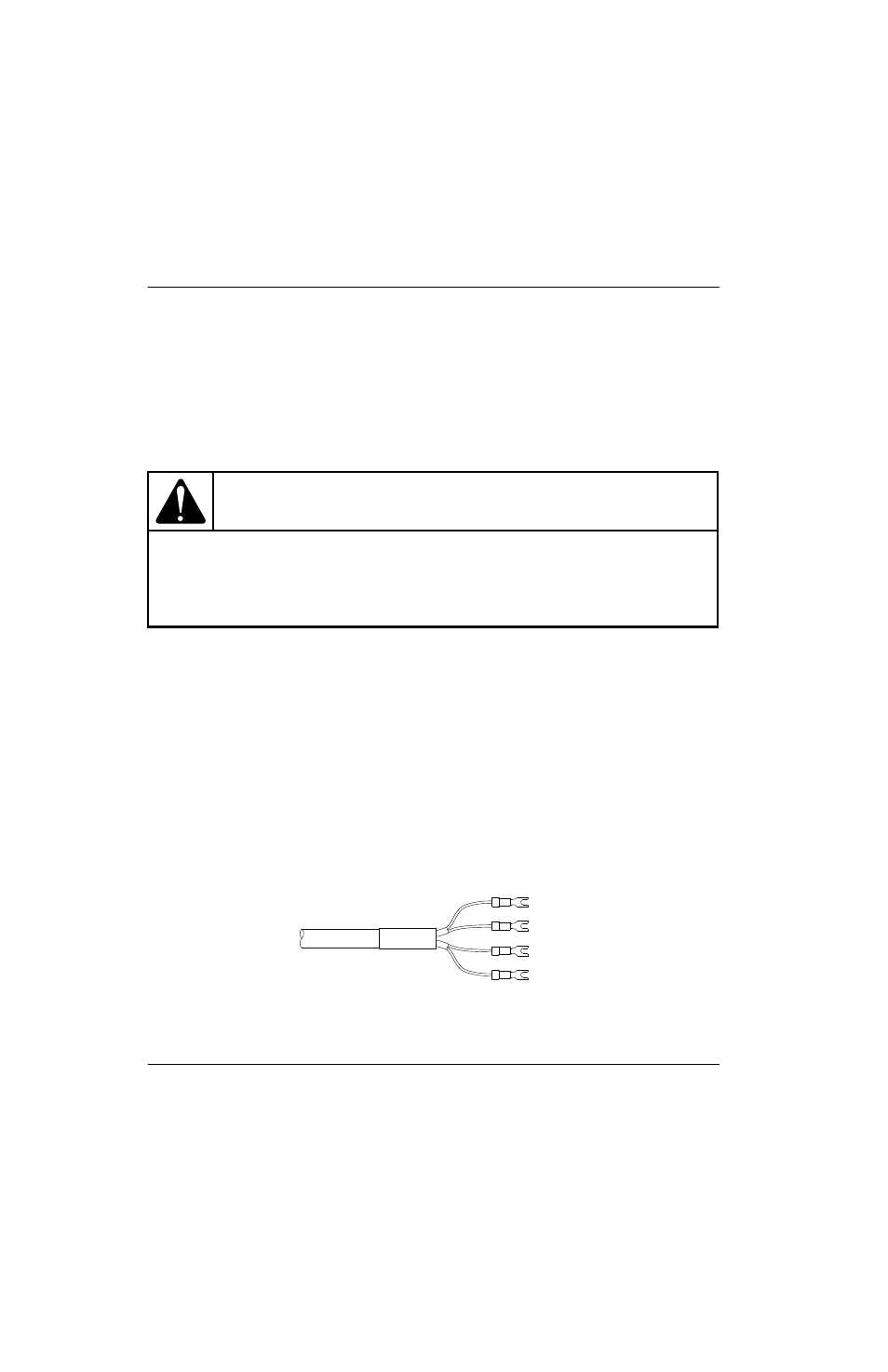

Para usar solamente las señales de transferencia del arco y arranque plasma, utilizar el número de pieza 023206
(7,6 m) o el número de pieza 023279 (15 m). Estos cables tienen conectores de horquilla como los siguientes:

PRECAUCIÓN

El divisor de tensión interno instalado en fábrica da un máximo de 16 V en condiciones de circuito
abierto. Se trata de una salida funcional de muy baja tensión (MBT), protegida contra impedancia,
destinada a evitar electrocuciones, cortocircuitos e incendios en el receptáculo de la interfaz
máquina, en condiciones normales y de falla única, con el cableado de la interfaz. El divisor de
tensión no tolera fallas y las salidas MBT no cumplen los requisitos de muy baja tensión de seguridad
(MBTS) para conexiones directas a productos de computación.
