9 – Reemplazo de componentes de la fuente de energía
13. Meter el conector del cable largo RS-485 en el conector J1 de la tarjeta RS-485.
14. Meter el conector con cubierta contra polvo blanca más pequeña del cable corto RS-485 en el conector J7
de la tarjeta DSP.
15. Meter el otro conector en el J2 de la tarjeta RS-485.

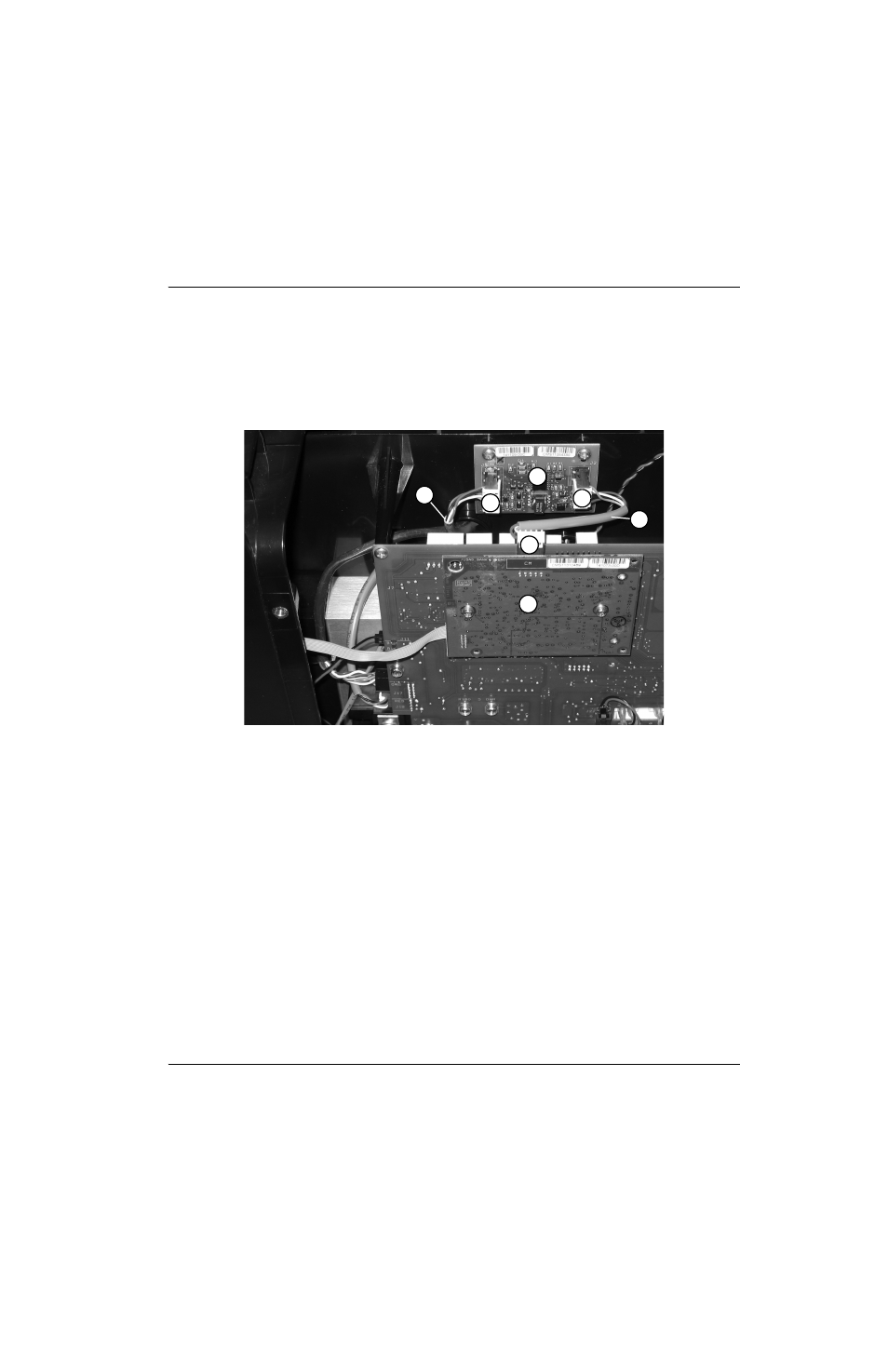

Figura 58
16. Efectuar los siguientes procedimientos:
a. Ver Instalar el soporte de panel lateral en la página 179.
b. Ver Instalar la barrera componente en la página 177.
c. Ver Instalarle la cubierta a la fuente de energía en la página 176.
d. Volver a conectar la energía eléctrica y la alimentación de gas.
4
5
2
1
3
6
7
1
Conector J1
2
Cable largo RS-485
3
Tarjeta DSP
4
Conector J7
5
Cable corto RS-485
6
Conector J2
7
Tarjeta RS-485
