Powermax125 Manual de servicio 808073

9 – Reemplazo de componentes de la fuente de energía

7. Quitar los 4 tornillos de montaje para desacoplar el receptáculo de desconexión rápida del panel frontal.

8. Quitar el perno que sujeta el cable de masa a su receptáculo.

9. Quitar la tuerca y la arandela de presión que sujetan el receptáculo del cable de masa al panel frontal.

10. Sacar el receptáculo del cable de masa por el panel frontal.

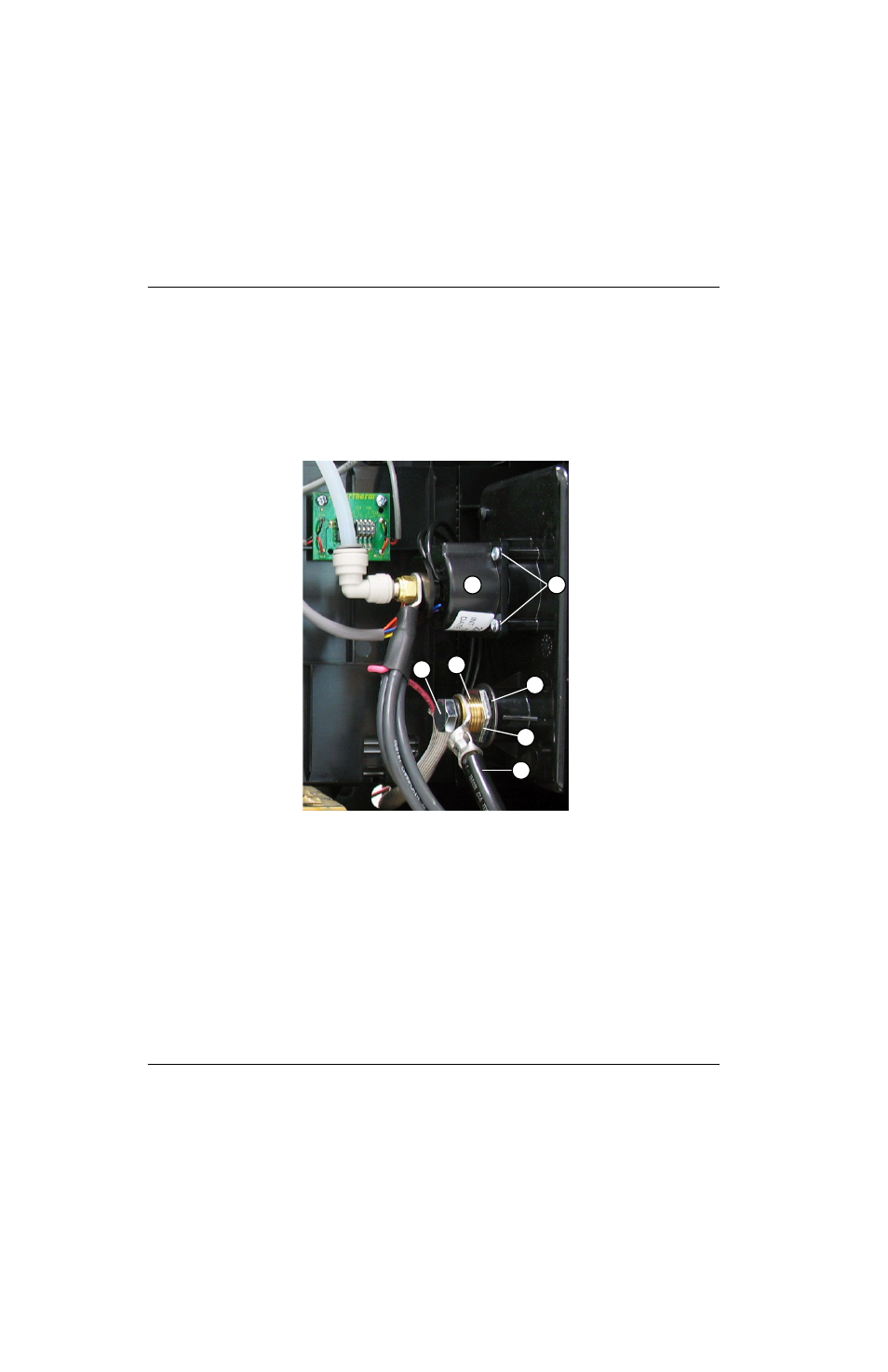

Figura 108

3

4

5

6

1

2

7

1

Receptáculo cable de masa

2

Perno

3

Cable de masa

4

Tuerca

5

Arandela de presión

6

Receptáculo de desconexión rápida

7

Tornillos de montaje (4)
