Powermax125 Manual de servicio 808073

9 – Reemplazo de componentes de la fuente de energía

Quitar el panel trasero

1. Efectuar los siguientes procedimientos:

a. Ver Desconectar la energía eléctrica y alimentación de gas en la página 170.

b. Ver Quitarle la cubierta a la fuente de energía en la página 176.

c. Ver Quitar la barrera componente en la página 177.

d. Ver Quitar el soporte de panel lateral en la página 178.

e. Ver Desconectar la tubería de gas en la página 192.

f. Ver Quitar el cable de alimentación y el pasacables en la página 194.

2. Quitar el tornillo que sujeta los 2 cables a tierra a la caja del filtro de gas.

3. Desenchufar los 2 conectores de cables de los terminales de la parte de arriba del presostato.

4. Quitar los 2 tornillos de montaje que sujetan la interfaz CNC al panel trasero.

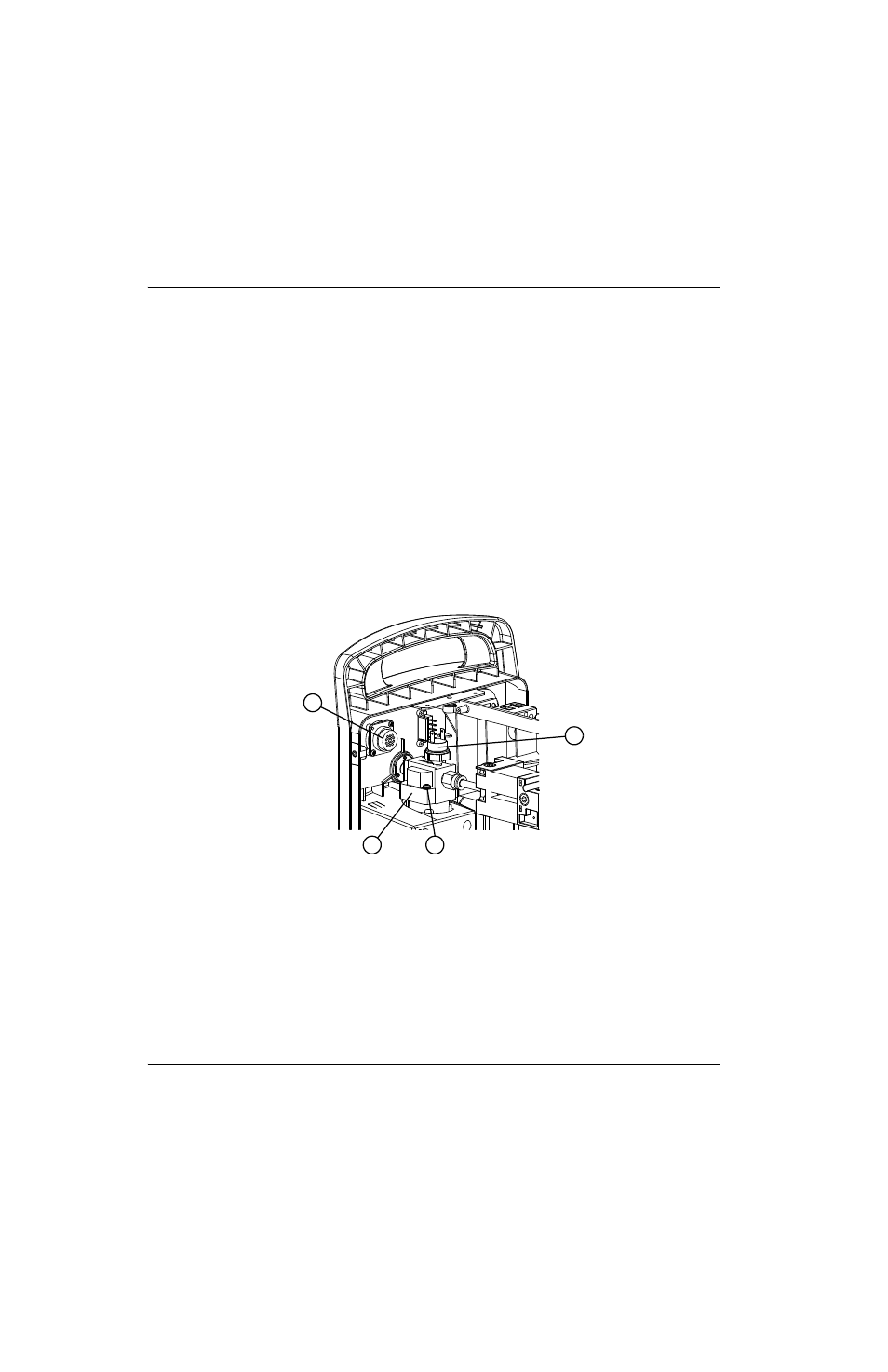

Figura 111

1

2

3

4

1

Conector interfaz CNC

2

Conjunto filtro de gas

3

Tornillo cable a tierra

4

Presostato
