250 Powermax125 Manual de servicio 808073
9 – Reemplazo de componentes de la fuente de energía
7. Sacar el transformador de la fuente de energía guiando con cuidado los cables largos del transformador por
la abertura al fondo del panel central.

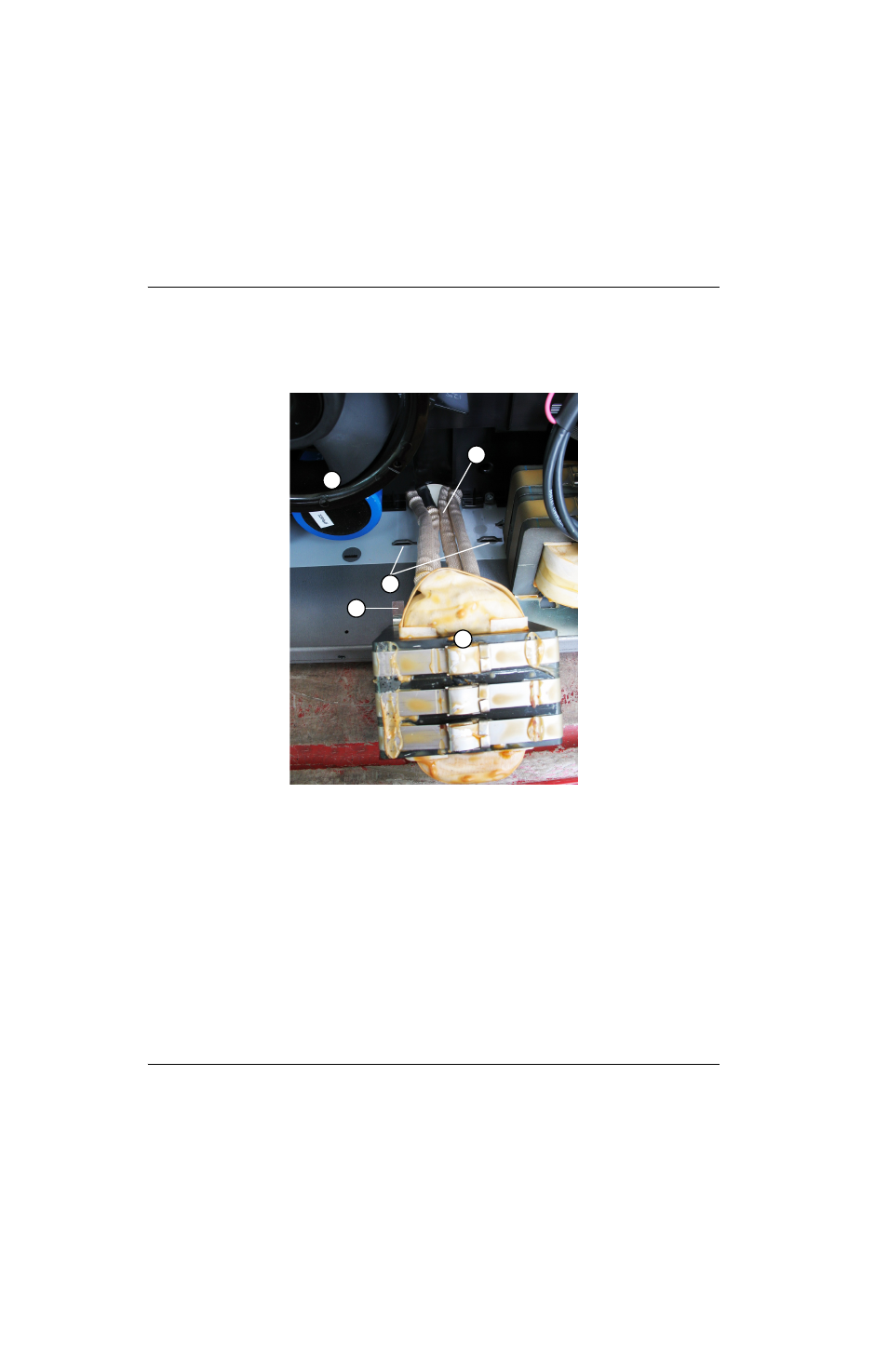

Figura 101
1
4
3
5
2
1 Base ventilador
2 Ranuras de la base
3 Aleta transformador
4 Transformador
5 Cables transformador (4)
