184

Powermax125 Manual de servicio 808073

9 – Reemplazo de componentes de la fuente de energía

9. Tender el cable de mayor diámetro hasta J18. En J18, alinear el cable rojo del conector con el rótulo “RED” impreso

en la tarjeta de alimentación y meterlo en el conector de la tarjeta.

10. Tender el cable de menor diámetro hasta J32. En J32, alinear el cable rojo del conector con el rótulo “RED” impreso

en la tarjeta de alimentación y meterlo en el conector de la tarjeta.

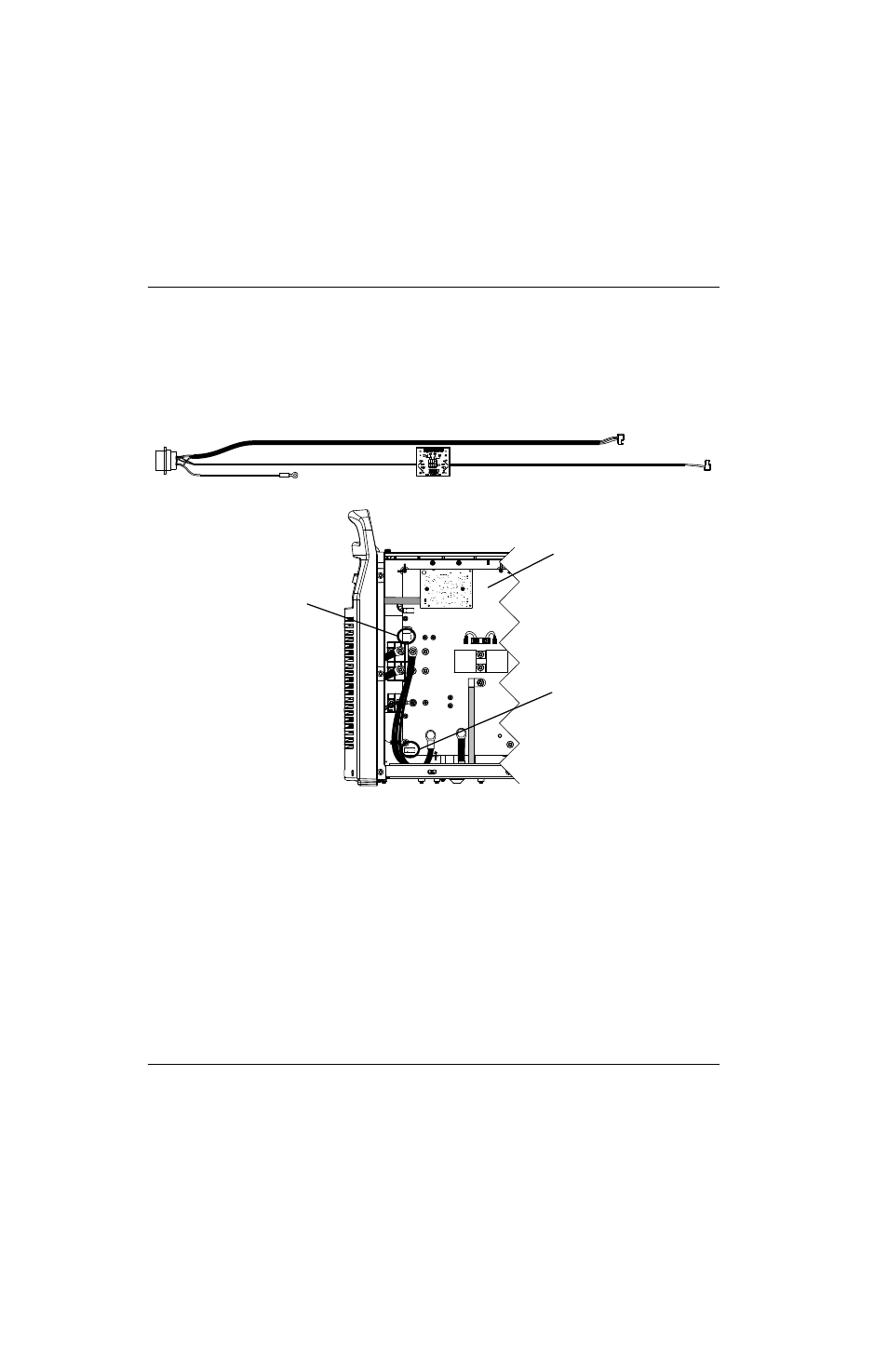

Figura 49

11. Sujetar ambos cables por el lado del ventilador de la fuente de energía con la presilla para cable conectada al panel

central por debajo del pasahilos derecho.

12. Ajustar la tarjeta del divisor de tensión. (Ver Ajustar la tarjeta del divisor de tensión en la página 185).

13. Efectuar los siguientes procedimientos:

a. Ver Instalar la barrera componente en la página 177.

b. Ver Instalarle la cubierta a la fuente de energía en la página 176.

c. Volver a conectar la energía eléctrica y la alimentación de gas.

J22

J27

WORK

LEAD

J26

_

RED

J18

ORG

J17

J32

J11

B

R

J28

RED

J18

J32

A tierra

J32

J18

Tarjeta de alimentación
