108

Powermax125 Manual de servicio 808073

7 – Corte mecanizado

Ángulo de corte o bisel

Quitar más material de la parte de arriba del corte que de la de abajo trae como consecuencia un ángulo
de corte positivo.

Quitar más material de la parte de abajo del corte trae como consecuencia un ángulo de corte negativo.

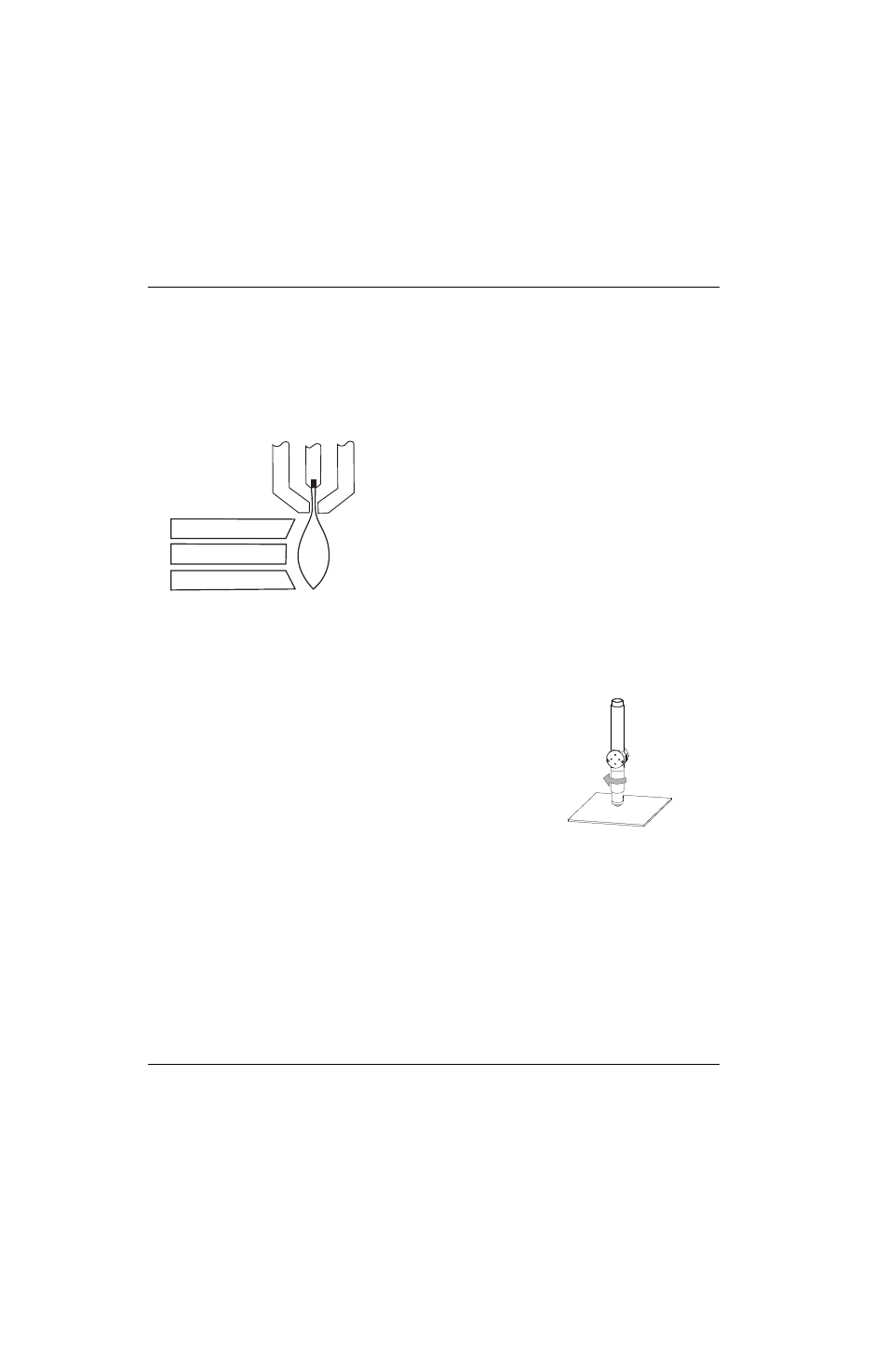

Figura 4 – Ángulos de corte

El ángulo de corte más recto estará a la

derecha en relación con el avance de la antorcha.

El lado izquierdo siempre tendrá algún grado de ángulo de corte.

Para definir si un problema de ángulo de corte se debe al sistema plasma
o al sistema impulsor, hacer un corte de prueba y medir el ángulo a cada
lado. A continuación, virar la antorcha 90° en su soporte y repetir el
proceso. Si los ángulos son iguales en ambas pruebas, el problema está
en el sistema impulsor.

Si el problema de ángulo de corte persiste después de eliminar las
causas mecánicas (ver

Instalación de la antorcha y la mesa en la

página 107), comprobar la distancia antorcha-pieza, sobre todo si los
ángulos de corte son todos positivos o negativos. Considerar también el
material a cortar: si el metal está magnetizado o endurecido, será más
probable confrontar problemas de ángulo de corte.

Escoria

Siempre se producirá alguna cantidad de escoria al cortar con plasma aire. No obstante, puede minimizar la cantidad
y el tipo de escoria ajustando correctamente su sistema para su aplicación.

El exceso de escoria aparece en los bordes superiores de ambas partes de la placa si la antorcha está demasiado baja
(o el voltaje demasiado bajo en caso de usar un control de altura de la antorcha). Ajustar la antorcha o subir el voltaje
gradualmente (de 5 en 5 voltios o menos) hasta reducir la escoria.

La escoria de baja velocidad se forma cuando la velocidad de corte de la antorcha es demasiado baja y el arco se comba
por delante. Se forma un depósito pesado y poroso por debajo del corte, que puede quitarse fácilmente. Aumentar la
velocidad para reducir este tipo de escoria.

Ángulo de corte negativo

Corte recto

Ángulo de corte positivo

Problema

Causa

La antorcha está
demasiado baja.

La antorcha está
demasiado alta.

Solución

Subir la antorcha o, si está utilizando un control de
altura de la antorcha, aumentar el voltaje del arco.

Bajar la antorcha o, si está utilizando un control de
altura de la antorcha, disminuir el voltaje del arco.

90°
