Powermax125 Manual de servicio 808073

221

9 – Reemplazo de componentes de la fuente de energía

Reemplazar el ventilador

1. Efectuar los siguientes procedimientos:

a. Ver Desconectar la energía eléctrica y alimentación de gas en la página 170.

b. Ver Quitarle la cubierta a la fuente de energía en la página 176.

c. Ver Quitar el soporte de panel lateral en la página 178.

d. Ver Quitarle la cubierta protectora al ventilador en la página 220.

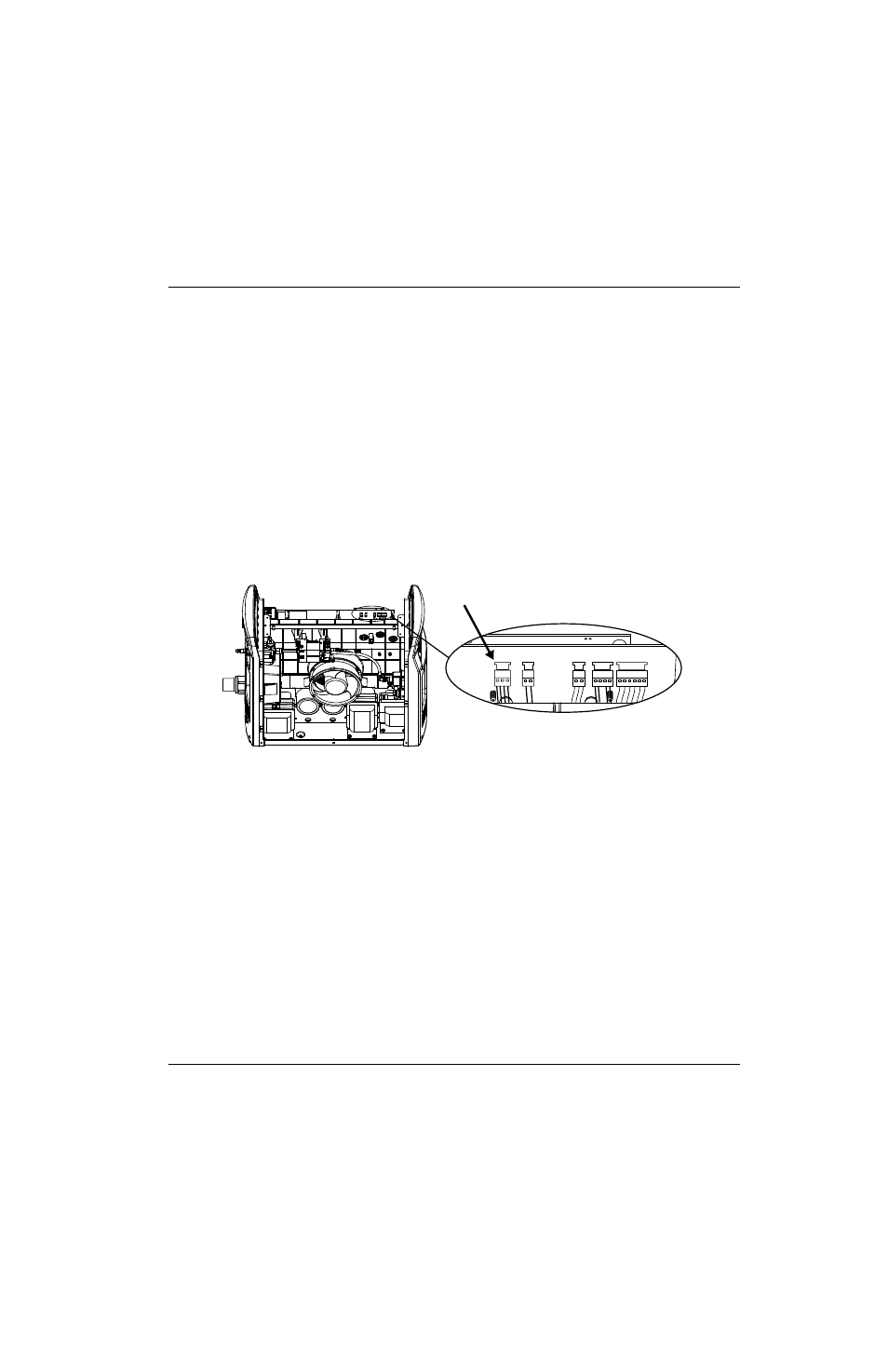

2. Desenchufar el conector J1 de la parte de atrás de la tarjeta de alimentación.

Figura 78

3. Halar el cable del ventilador y el conector por el pasahilos izquierdo del lado del ventilador de la fuente de energía.

(Ver

Figura 79 en la página 222).

4. Quitar los 3 tornillos de montaje situados detrás de la brida del ventilador.

5. Quitarle el ventilador a la fuente de energía.

6. Orientar el nuevo ventilador de modo que los cables se extiendan por el lado superior derecho (ver Figura 79).

Apretar los 3 tornillos de montaje que trae a 23 kg·cm.

7. Tender el cable del ventilador por el pasahilos izquierdo.

8. Enchufar el conector del cable del ventilador en J1 de la tarjeta de alimentación.

Número juego

Descripción

228881

Juego: conjunto ventilador Powermax105/125

J1

J2

J3

J5

J6

J1

J2

J3

J5

J6
