Powermax125 Manual de servicio 808073

195

9 – Reemplazo de componentes de la fuente de energía

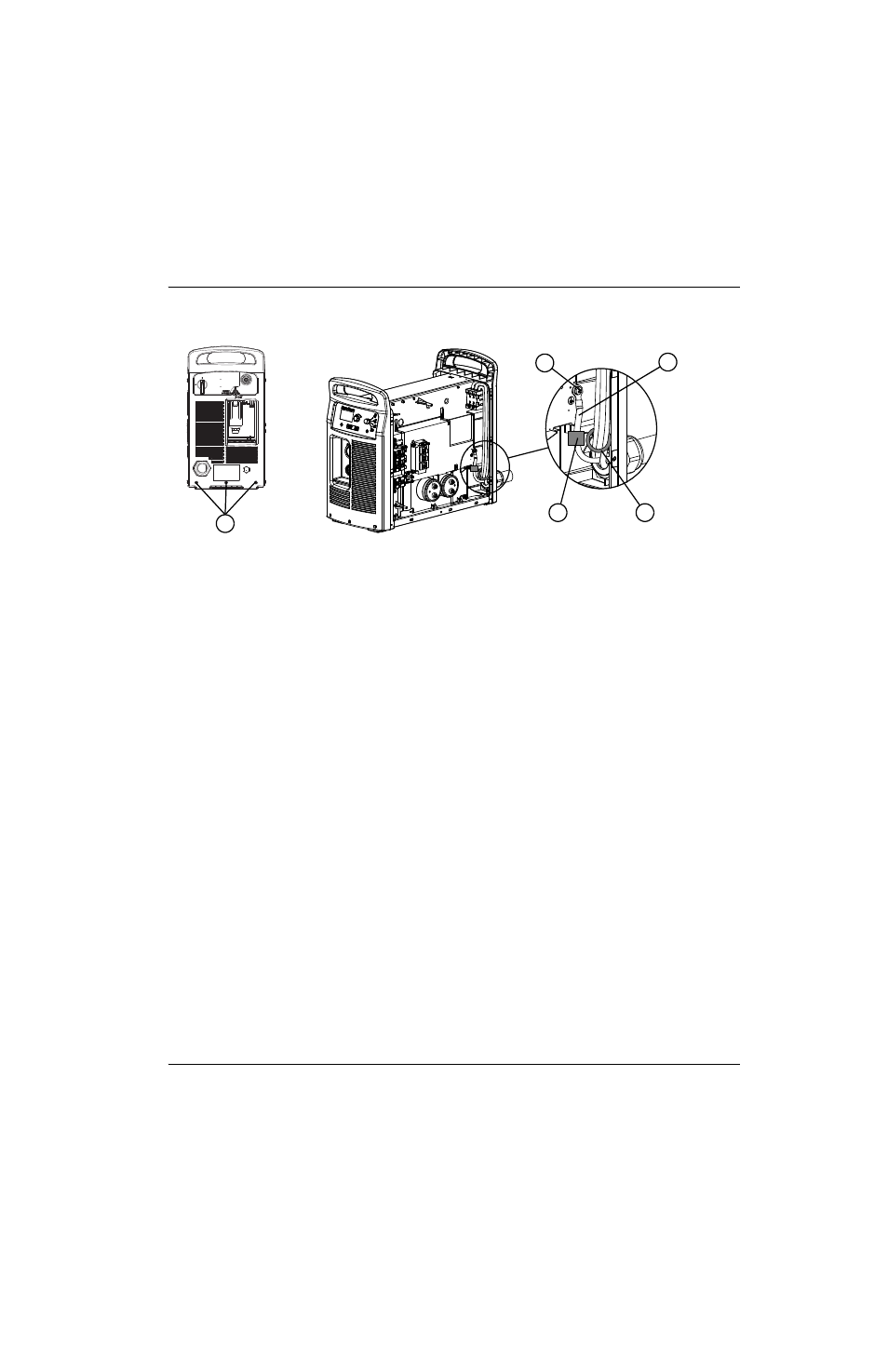

Figura 61

Los modelos CE tienen un núcleo de ferrita encima del cable a tierra y los cables de
corriente. Los modelos CSA no tienen núcleos de ferrita. Los modelos CCC se envían
sin cable de alimentación, luego, para mantener la certificación CE, se necesita instalar
el juego de cable de alimentación 228886.

4. Separar el panel trasero unos 4,0 cm de la fuente de energía.

5. Verificar que la energía del sistema esté puesta en OFF (apagado) y desconectada. Aflojar los tornillos que sujetan

los 3 cables de corriente (L1, L2, L3) a la parte de arriba del interruptor de energía. (Ver

Figura 62 en la página 196).

6. Halar los cables hacia arriba y sacarlos del interruptor de energía.

7. Desenroscar la tuerca de retención del pasacables del cable de alimentación que está por fuera de la fuente

de energía, de modo que los cables se muevan libremente. Correr la tuerca a lo largo del cable de alimentación.

8. Modelos CSA: quitar el cable de alimentación por fuera de la fuente de energía halando los cables a través

del pasacables.

Modelos CE: halar los cables hacia delante por el interior del panel trasero a través del pasacables. (Los cables no
se pueden sacar por fuera de la fuente de energía debido al núcleo de ferrita encima de los 3 cables de corriente).

1

2

4

5

3

1

Tornillos de montaje panel trasero

2

Núcleo de ferrita cable a tierra (modelos CE)

3

Núcleo de ferrita cable de alimentación (modelos CE)

4

Cable a tierra

5

Tornillo
