Powermax125 Manual de servicio 808073

281

10 – Reemplazo de componentes de la antorcha

4. Untarle trabarroscas (330103) a la rosca del conector de la tubería de gas al cuerpo de antorcha. Tener mucho

cuidado de que no llegue trabarroscas al área cónica del conector de la tubería de gas para evitar daños a la
antorcha.

Figura 133

5. Enroscar el cuerpo de antorcha con los cables y mangueras de la antorcha hasta que ajusten.

Los cables blancos del conjunto de cables y mangueras deben estar boca arriba.

6. Usar juntas una llave de 3/8 pulg. y otra de 1/2 pulg. (o 2 llaves ajustables) para apretar la boquilla de gas que sujeta

el cuerpo de antorcha a los cables y mangueras de la antorcha a 69,1 kg·cm.

7. Apretar el tornillo del terminal de cable arco piloto a 17,3 kg·cm.

El cable deberá bajar a la mitad izquierda del mango. Doblar ligeramente el terminal
de ser necesario.

8. Efectuar los siguientes procedimientos:

a. Instalar de nuevo todos los componentes de la antorcha que se quitaron. Ver Instalar el mango en la página 276.

b. Volver a conectar la antorcha y la alimentación de gas y poner en ON (I) (encendido) la energía.

¡PRECAUCIÓN!

No dejar que llegue sellador de rosca a la superficie cónica del conector de la tubería de gas para
evitar daños a la antorcha. Si le llegara algo de sellador a esta superficie, limpiar inmediatamente.

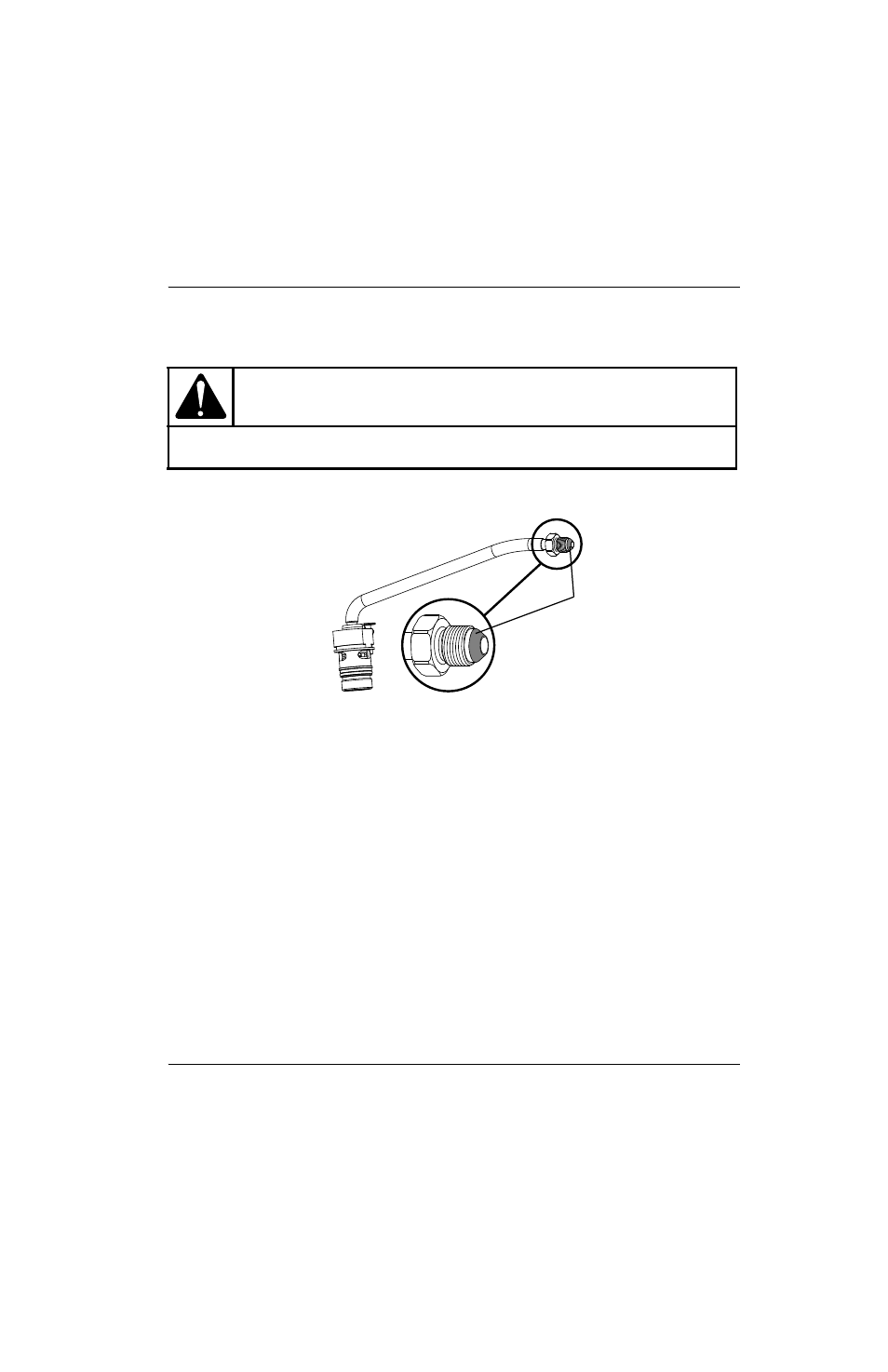

Superficie cónica boquilla
tubería de gas
