Powermax125 Manual de servicio 808073

279

10 – Reemplazo de componentes de la antorcha

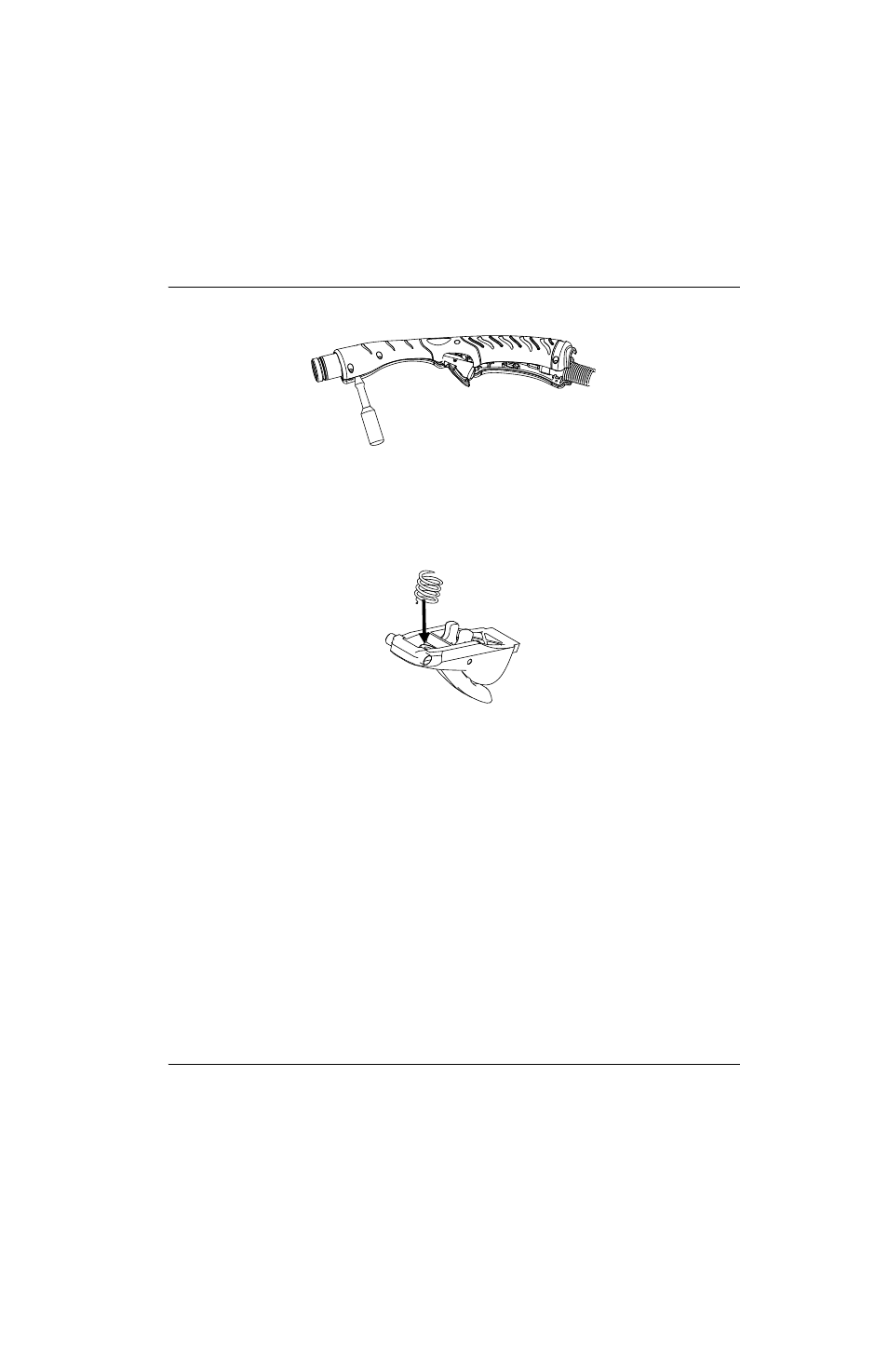

Figura 130

6. Manteniendo el resorte en su lugar, correr el gatillo y el resorte hacia arriba y sacarlos del mango. Ponerlos aparte.

7. Comprimir el resorte en la mitad de enfrente del gatillo nuevo. Correr el gatillo y resorte hasta que encajen

en su lugar.

Figura 131

8. Con cuidado de que el mango y la brida de la boquilla no pellizquen los cables, alinear la mitad izquierda del mango

con la mitad derecha. Verificar que los dos ejes de giro del gatillo estén en los orificios de pivote. (Ver

Figura 127

en la página 277).

9. Ponerle los tornillos al mango sin apretarlos del todo.

10. Cerciorarse de que el gatillo esté encajado en los orificios de pivote halándolo varias veces.

11. Apretar los tornillos del mango a 15 kg·cm.

12. Instalar los consumibles.

13. Volver a conectar la antorcha y la alimentación de gas y poner en ON (I) (encendido) la energía.
