Powermax125 Manual de servicio 808073 165
8 – Localización de problemas y ensayos al sistema

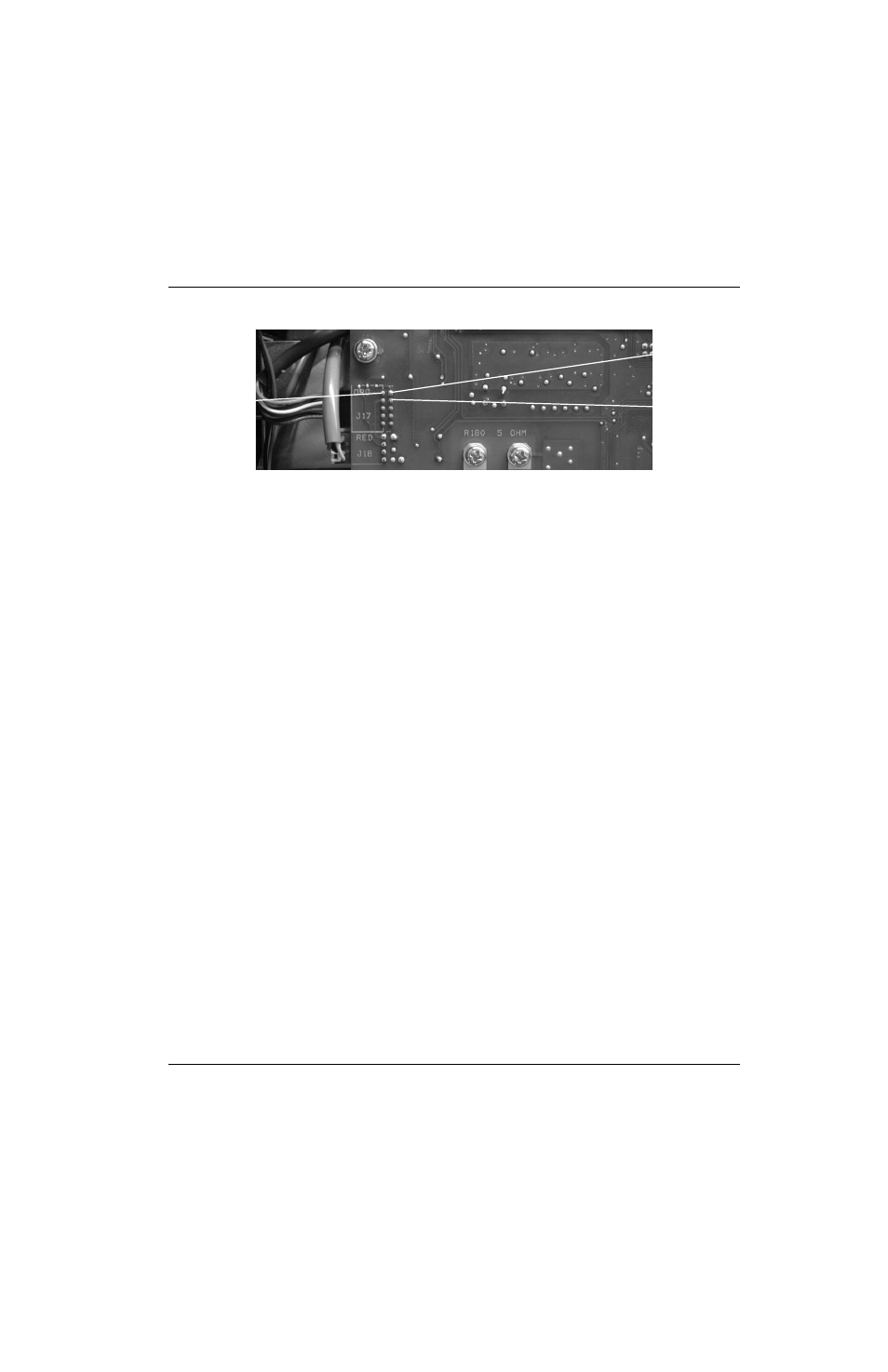

Figura 29
 Si no fluye el gas y no se muestra el icono de arranque, llevar a cabo Fallas relacionadas con la antorcha – chequeo
de continuidad en la página 145:
 Verificar que la tarjeta DSP esté trabajando reemplazándola con otra que se sepa está buena.
 Si el problema no está en la tarjeta DSP, reemplazar la tarjeta de alimentación.
Prueba 8 – interruptor capuchón de antorcha
Síntoma: en la pantalla del operador aparece un código de falla 0-50 y el icono del interruptor del sensor de capuchón.
1. Confirmar que el capuchón de retención esté en su lugar.
2. Quitarle la antorcha a la fuente de energía y medir la resistencia entre los pines 5 y 7 del enchufe de los cables
y mangueras de la antorcha.
a. Si la resistencia es muy alta, chequear la continuidad entre los cables y mangueras de la antorcha y el interruptor
del sensor de capuchón.
b. Si la resistencia es aproximadamente 0 Ω:
 Volver a conectar la antorcha.
 Medir la continuidad entre los pines 1 y 2 de J17 en la tarjeta de alimentación.
 Si no hay continuidad, inspeccionar y llevar a cabo una medición de resistencia en el dispositivo
de desconexión de la antorcha.
c. Si el problema no está en el conjunto de cables y mangueras ni en el interruptor, medir las tarjetas de circuitos.
 Poner la máquina en OFF (apagado) y desconectar la energía.
 Poner un cable puente entre los pines 1 y 2 de J20.
 Volver a conectar la energía y poner en ON (encendido) la máquina.
 Si todavía no aparece el icono del interruptor de sensado capuchón, verificar la tarjeta DSP
reemplazándola con otra que se sepa está buena. Si el problema no está en la tarjeta DSP,
reemplazar la tarjeta de alimentación.
pin 2
pin 1
pin 3
