282 Powermax125 Manual de servicio 808073
10 – Reemplazo de componentes de la antorcha
Reemplazar el interruptor de arranque
1. Poner la energía en OFF (O) (apagado) y desconectar la energía eléctrica y la alimentación de gas de la antorcha.
2. Quitarles los consumibles a la antorcha.
3. Colocar la antorcha sobre una superficie plana con el lado izquierdo del mango boca arriba.
4. Quitarle los tornillos al lado izquierdo del mango.
5. Con cuidado de que el resorte del gatillo no salte del mango, sacar de la antorcha el lado izquierdo del mango.

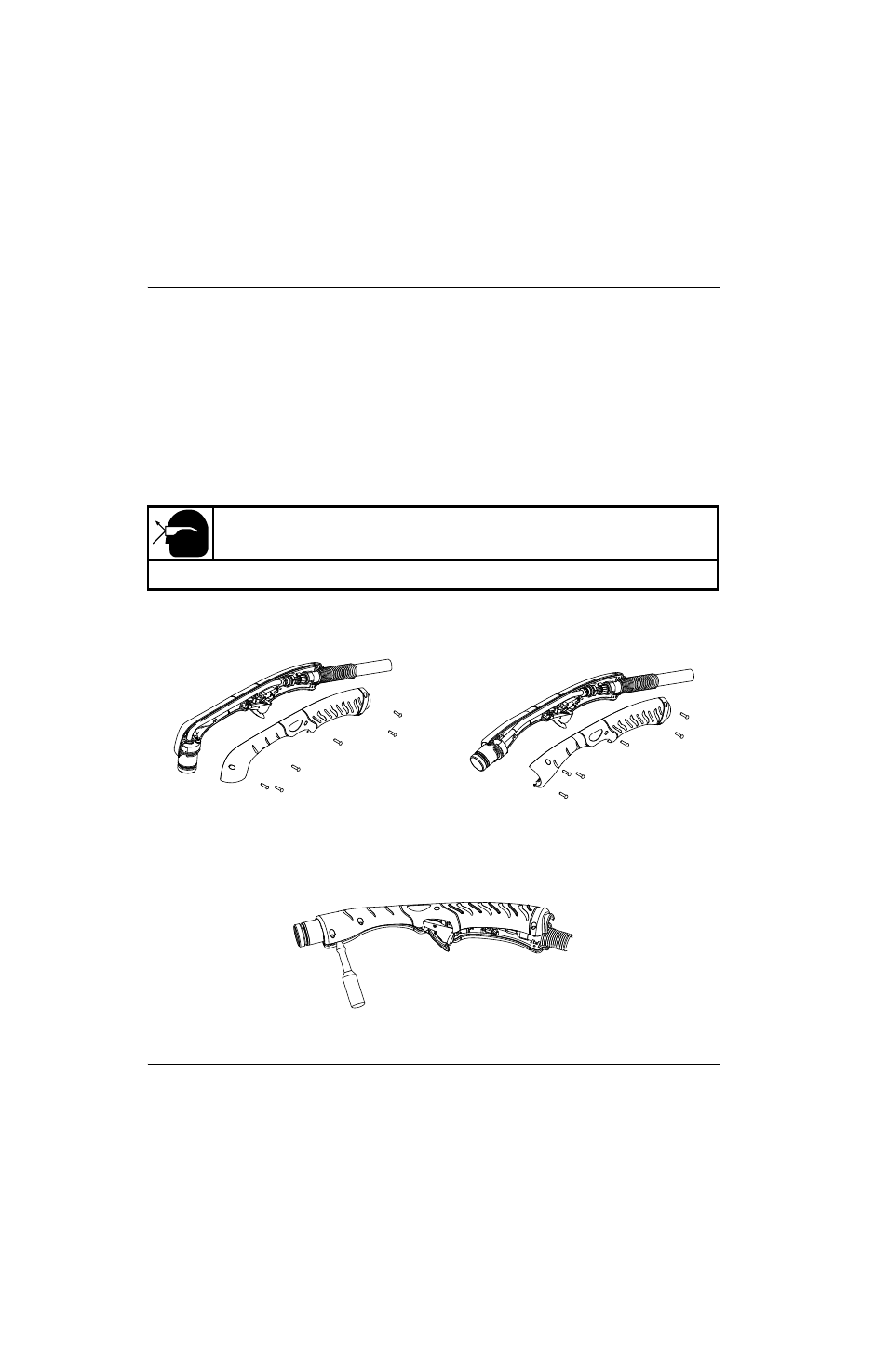

Figura 134
 En el caso de la antorcha manual de 15°, levantar con cuidado el extremo derecho del
mango. Introducir un destornillador plano por el extremo izquierdo de las dos mitades del
mango. Dar vuelta ligeramente al destornillador para levantar el mango.
Figura 135
Juego Descripción
428162 Juego: repuesto interruptor de arranque Duramax Hyamp
¡PRECAUCIÓN!
Llevar puestas gafas de seguridad porque el resorte del gatillo pudiera saltar del mango.
