Powermax125 Manual de servicio 808073 175
9 – Reemplazo de componentes de la fuente de energía

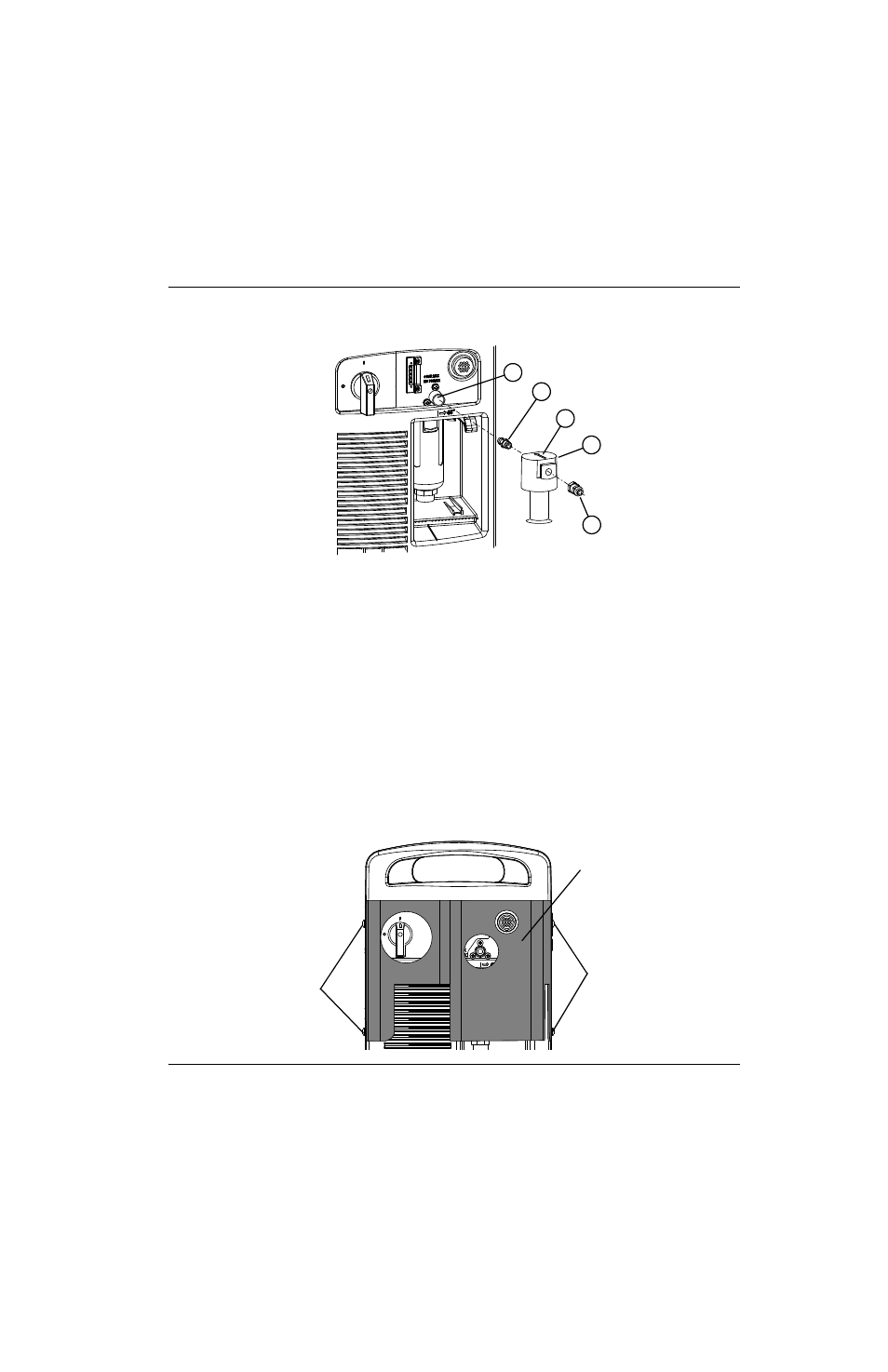

Figura 37
6. Quitarle a cada lado de la fuente de energía los 2 tornillos superiores (Figura 38).
7. Ponerle la cubierta al filtro que está en la parte de atrás de la fuente de energía y alinear los orificios con los
de la cubierta de la fuente de energía.
8. Introducir los 4 tornillos que vienen con el juego por la cubierta del filtro y la de la fuente de energía. Apretar los
tornillos a 23 kg·cm.
9. Volver a conectar la energía eléctrica y la alimentación de gas.
Figura 38
1
2
3
4
5
1 Boquilla de gas
2 Soporte
3 Reductor
4 Flecha apuntando a la fuente de energía
5 Filtro
Tornillo
Cubierta del filtro
Tornillo
