Powermax125 Manual de servicio 808073 253
9 – Reemplazo de componentes de la fuente de energía
Reemplazar el inductor CFP
Quitar el inductor CFP
1. Efectuar los siguientes procedimientos:
a. Ver Desconectar la energía eléctrica y alimentación de gas en la página 170.
b. Ver Quitarle la cubierta a la fuente de energía en la página 176.
c. Ver Quitar la barrera componente en la página 177.
d. Ver Quitarle la cubierta protectora al ventilador en la página 220.
2. Quitar el tornillo y el perno que sujetan los cables del inductor CFP a la tarjeta de alimentación.

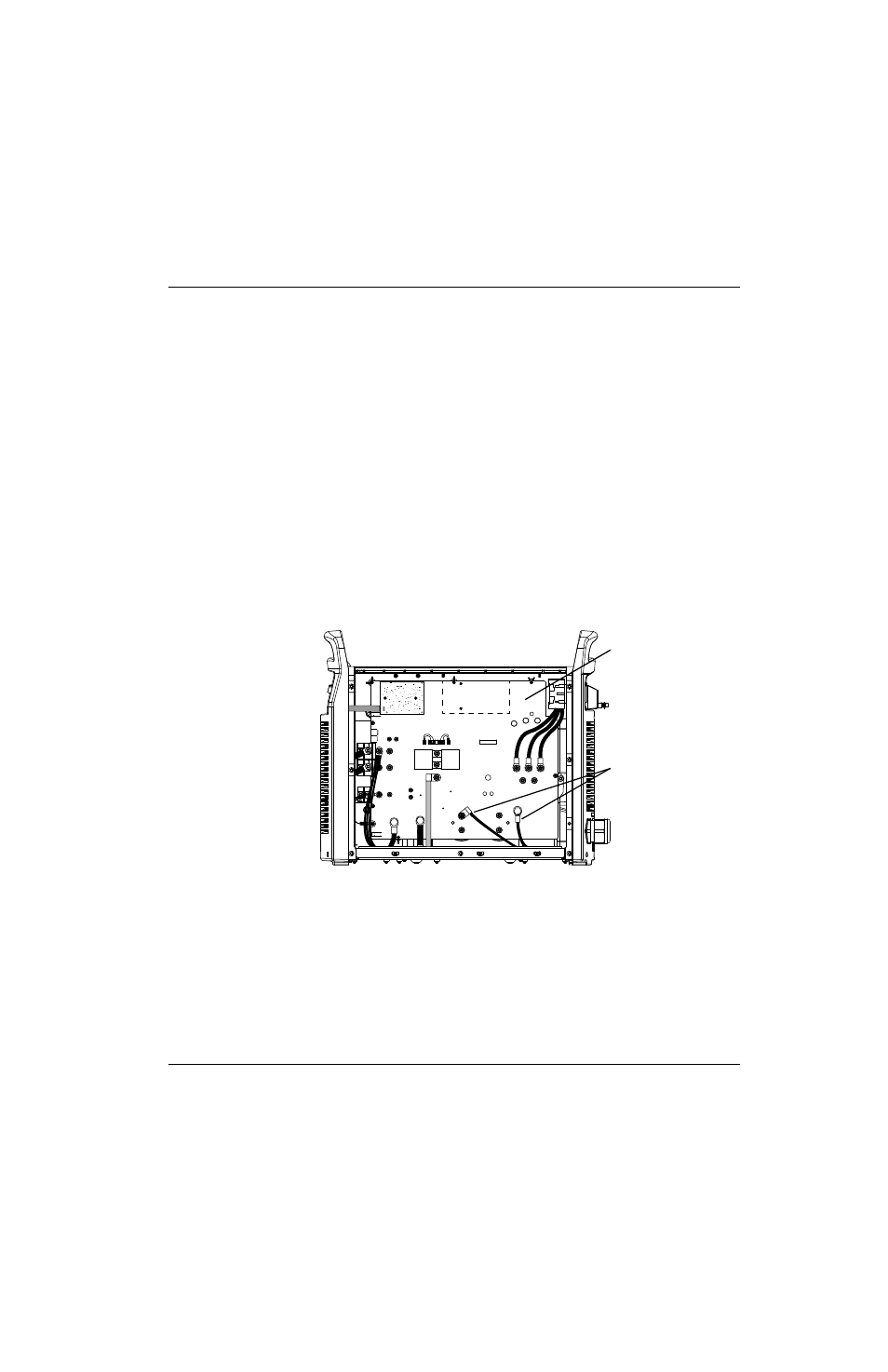

Figura 104
Número juego Descripción
428127 Juego: inductor CFP Powermax125 CSA 480 V/600 V
428126 Juego: inductor CFP Powermax125 CE 400 V/CCC 380 V
J22 J21 J20 J19
J27
WORK
LEAD
J26
J25
+
_ +
_
RED J18
ORG J17
RED J32
J11 B R
J28 C152 C151
TP7
TP9
TP8
W
R
B
Cables inductor CFP
Tarjeta de alimentación
