Powermax125 Manual de servicio 808073

199

9 – Reemplazo de componentes de la fuente de energía

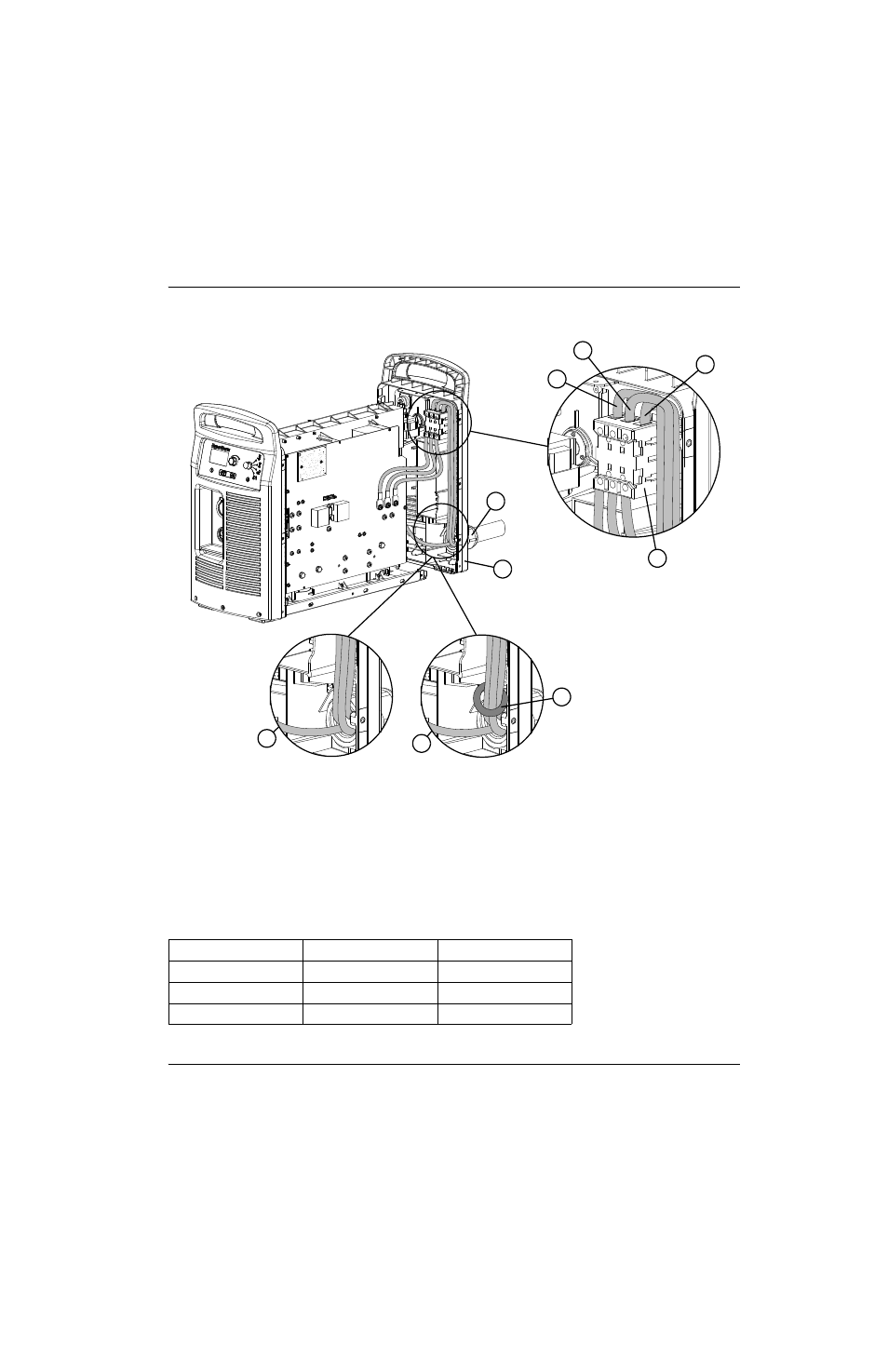

Figura 65

Tabla 13 – Conexiones cable de alimentación*

Cable

CSA

CE

L1

Negro

Marrón

L2

Blanco

Negro

L3

Rojo

Gris

* Los colores de los cables pueden variar si no son los de Hypertherm.

2

3

4

6

7

8

9

5

1

1

Cable de alimentación CSA

2

Cable de alimentación CE

3

Núcleo de ferrita

4

Panel trasero

5

Tuerca de retención pasacables

6

Interruptor de energía

7

L3

8

L2

9

L1
