200

Powermax125 Manual de servicio 808073

9 – Reemplazo de componentes de la fuente de energía

7. Levantar el extremo de la base de la fuente de energía y correr con cuidado el panel trasero por ella hasta que

asiente firme en el panel. Apretar los 3 tornillos de montaje que trae a 23 kg·cm.

8. Sujetar el cable a tierra al disipador de calor apretando el tornillo del cable a tierra a 23 kg·cm.

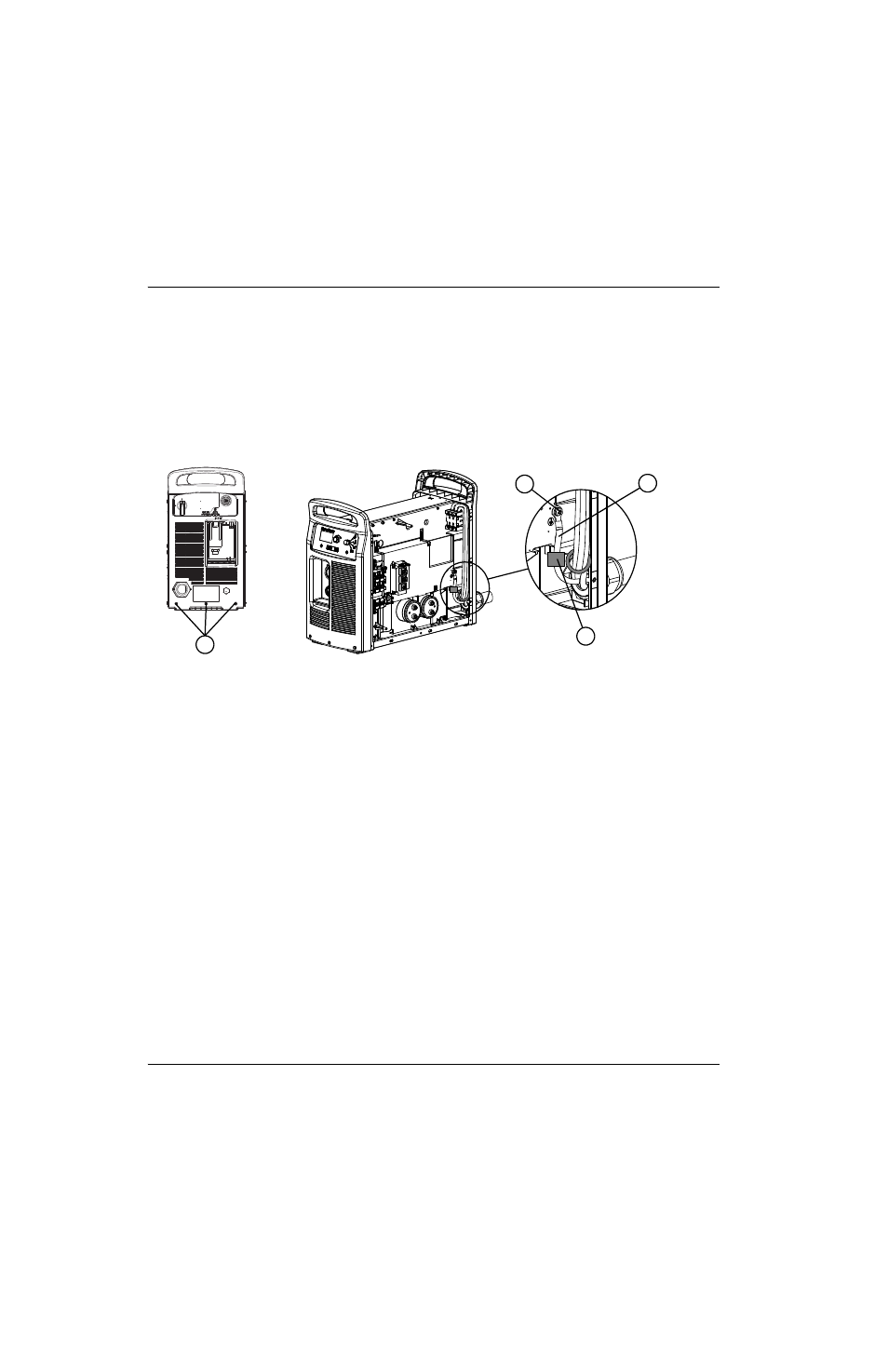

En la

Figura 66 la tarjeta de alimentación se quitó para mostrar la conexión del cable

a tierra al disipador de calor.

Figura 66

9. Efectuar los siguientes procedimientos:

a. Ver Conectar la tubería de gas en la página 193.

b. Ver Instalar el soporte de panel lateral en la página 179.

c. Ver Instalar la barrera componente en la página 177.

d. Ver Instalarle la cubierta a la fuente de energía en la página 176.

e. Volver a conectar la energía eléctrica y la alimentación de gas.

1

2

3

4

1

Tornillos de montaje panel trasero

2

Núcleos ferrita (modelos CE)

3

Cable a tierra

4

Tornillo
