Powermax125 Manual de servicio 808073

261

9 – Reemplazo de componentes de la fuente de energía

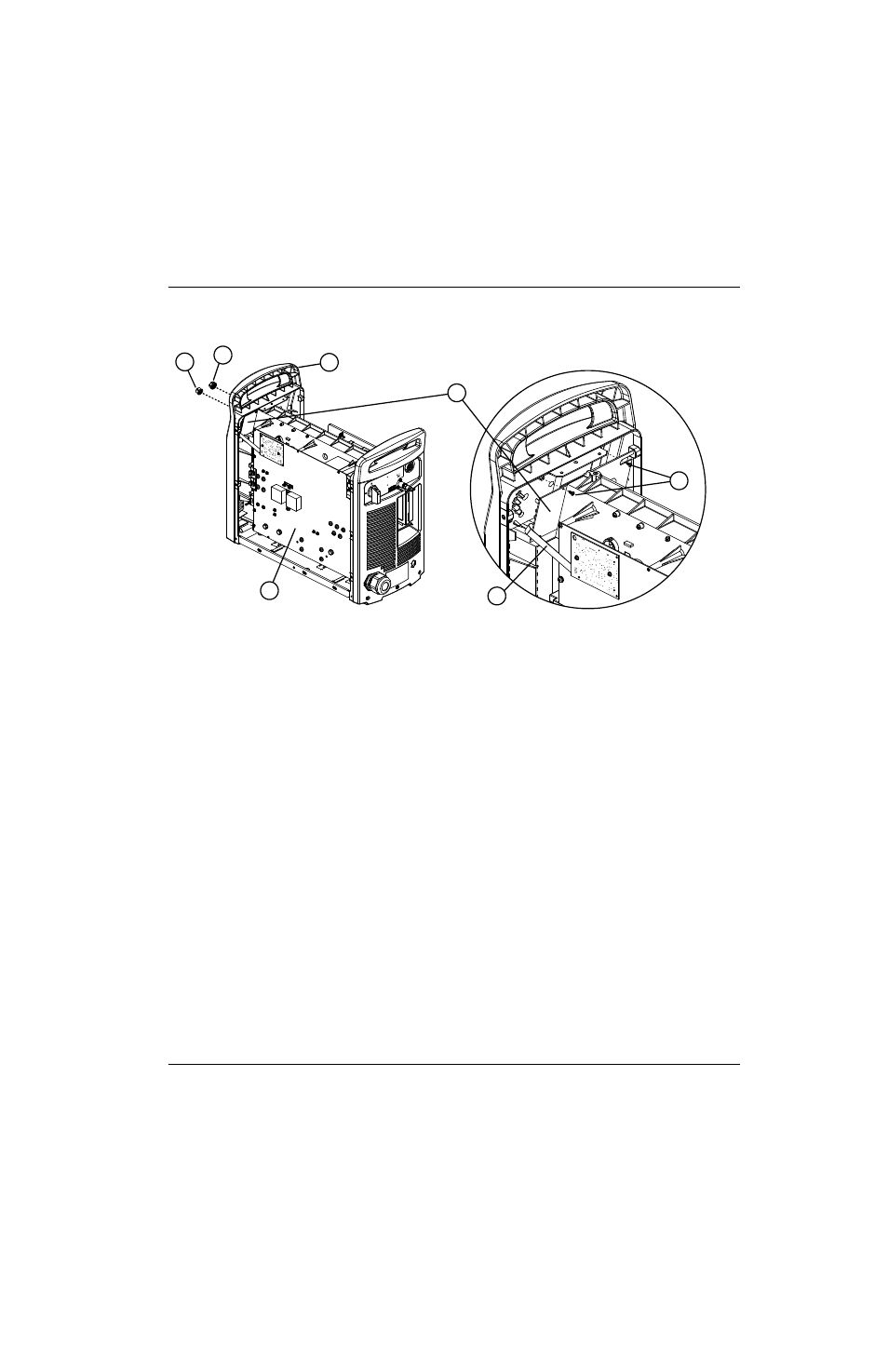

Figura 110

11. Efectuar los siguientes procedimientos:

a. Ver Instalarle la cubierta protectora al ventilador en la página 220.

b. Ver Instalar el soporte de panel lateral en la página 179.

c. Ver Instalar la barrera componente en la página 177.

d. Ver Instalarle la cubierta a la fuente de energía en la página 176.

e. Volver a conectar la energía eléctrica y la alimentación de gas.

Reemplazar el panel trasero

Número juego

Descripción

428110

Juego: panel trasero Powermax125 CSA 480 V

428112

Juego: panel trasero Powermax125 CSA 600 V

428111

Juego: panel trasero Powermax125 CE 400 V

428113

Juego: panel trasero Powermax125 CCC 380 V

2

3

4

5

6

7

1

1

Perilla ajuste de corriente

2

Perilla modo de operación

3

Tarjeta de alimentación

4

Cable de cinta

5

Tornillos de montaje de arriba para tarjeta de control

6

Tarjeta de control

7

Parte de arriba panel frontal
