Powermax125 Manual de servicio 808073

163

8 – Localización de problemas y ensayos al sistema

Si la resistencia sigue siendo mayor que 100 Ω, medir la resistencia de la antorcha, entre los cables del arco piloto
(pin 1 o 2) y la potencia negativa del arco (conexión del centro).

Si la resistencia sigue siendo muy alta, reemplazar la antorcha y el conjunto de cables y mangueras.

El capuchón de retención deberá ajustar pero no estar demasiado apretado.

Todos los valores deben caer dentro del ±50%. No obstante, este rango se da solo como
referencia. Los valores de resistencia pueden variar ampliamente en dependencia del tipo
de multímetro y la polaridad usados para medir.

Comprobar el funcionamiento del IGBT arco piloto:

Poner la máquina en OFF (apagado) y desconectar la energía.

Instalar un cable puente (CAE 8 al menos) entre el cable de masa (J27) y el IGBT arco piloto (cable negro doble).

Volver a conectar la energía y poner en ON (encendido) la máquina.

Tratar de disparar la antorcha.

Si la antorcha se enciende, reemplazar el IGBT arco piloto.

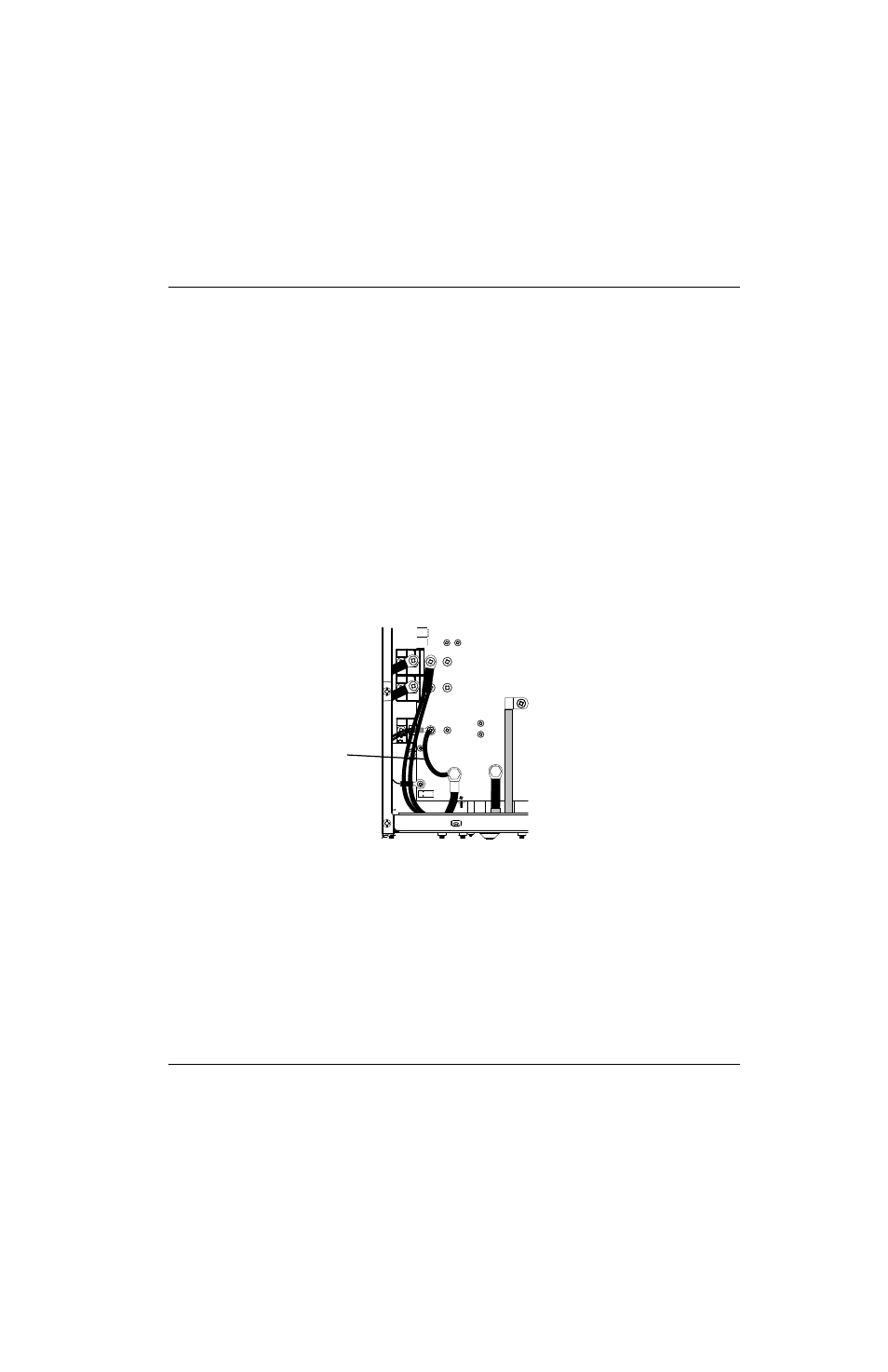

Figura 28

J27

WORK

LEAD

J26

RED

J18

ORG

J17

J32

J28

RED

Instalar el puente de prueba aquí
