Powermax125 Manual de servicio 808073
11 – Piezas

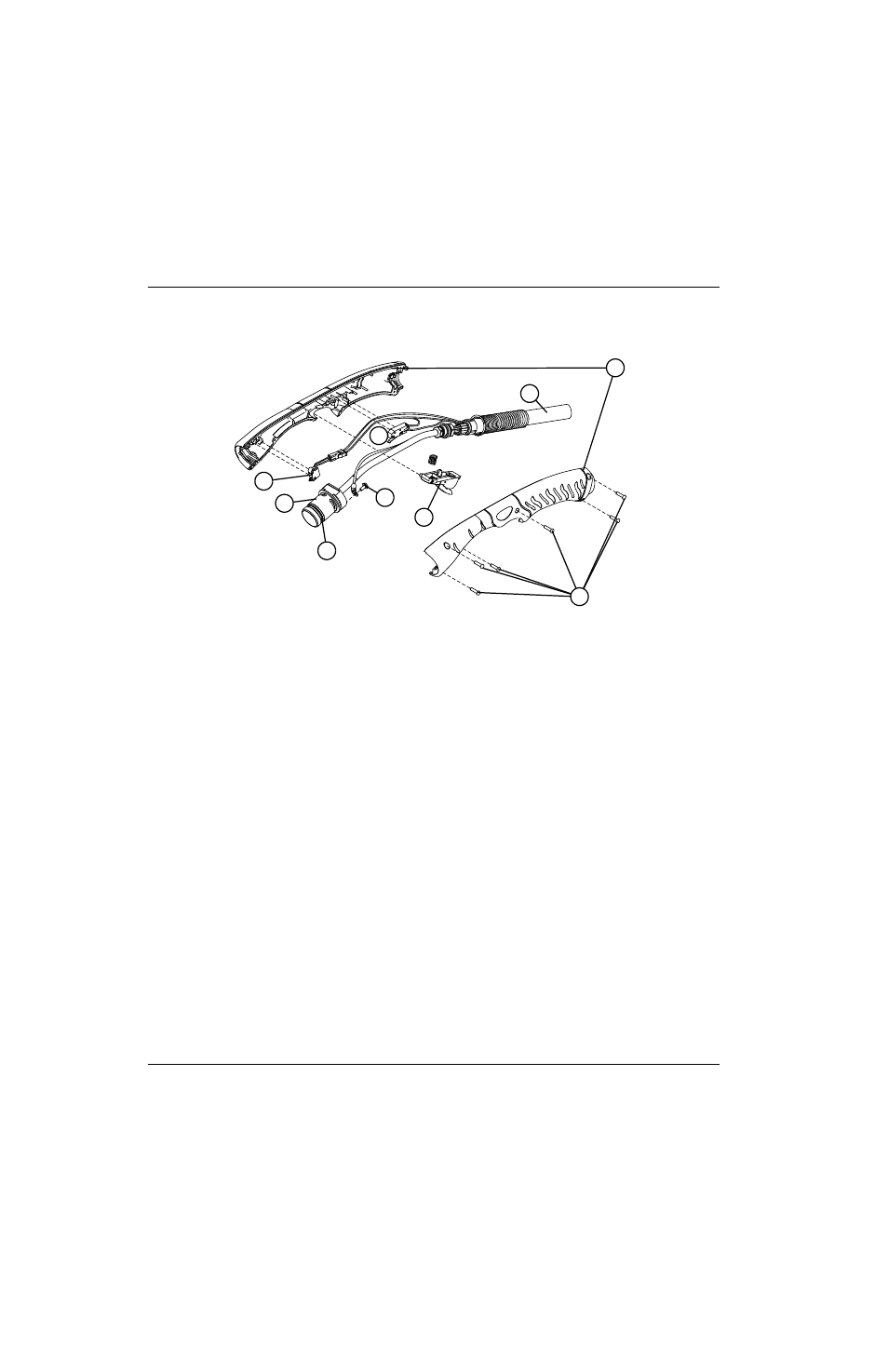

Piezas de repuesto antorcha manual Duramax Hyamp 15°
La antorcha manual y el conjunto de cables y mangueras de la antorcha se pueden reemplazar del todo o por
componentes individuales. Los números de pieza que comienzan con 059 indican los conjuntos completos de antorcha
y sus cables y mangueras.
Número de pieza
Descripción
059495*
Conjunto antorcha manual Duramax Hyamp 15° con cables y mangueras de 7,6 m
059496*
Conjunto antorcha manual Duramax Hyamp 15° con cables y mangueras de 15 m
059497*
Conjunto antorcha manual Duramax Hyamp 15° con cables y mangueras de 23 m
1
228719
Juego: repuesto interruptor de sensado capuchón antorcha manual Duramax y
Duramax Hyamp
2
075696
Tornillo terminal cable arco piloto
3
428157
Juego: repuesto cuerpo principal antorcha manual Duramax Hyamp 15°
4
428253
Juego: Oring de repuesto Duramax Hyamp (5)
5
428156
Juego: gatillo de repuesto con resorte antorcha manual Duramax Hyamp
6
428162
Juego: repuesto interruptor de arranque Duramax Hyamp
7
428148
Juego: tornillos mango antorcha manual Duramax Hyamp
8
428159
Juego: repuesto cables y mangueras de la antorcha manual Duramax Hyamp, 7,6 m
8
428160
Juego: repuesto cables y mangueras de la antorcha manual Duramax Hyamp, 15 m
8
428161
Juego: repuesto cables y mangueras de la antorcha manual Duramax Hyamp, 23 m
9
428154
Juego: repuesto mango antorcha Duramax Hyamp 15°
428260
Juego: reparación desconexión rápida antorchas Duramax y Duramax Hyamp
(lado conjunto de cables y mangueras)
* El conjunto de cables y mangueras de la antorcha no incluye los consumibles. Ver la lista de números de pieza de los consumibles
en la página 307.
1
2
3
4
5
6
8
9
7
