212

Powermax125 Manual de servicio 808073

9 – Reemplazo de componentes de la fuente de energía

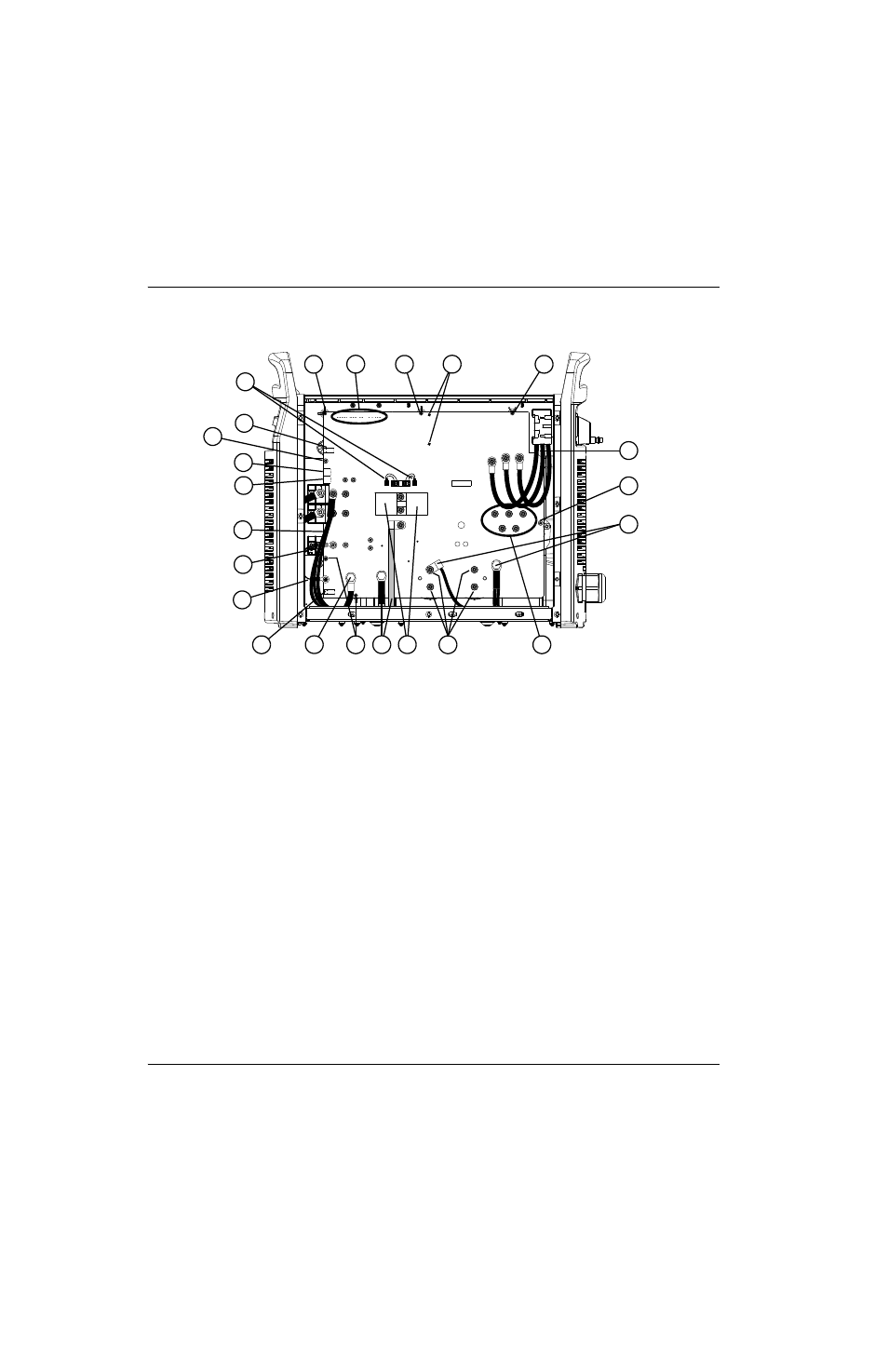

Figura 75 – Tarjeta de alimentación CE 400 V/CCC 380 V

J6

J5

J3

J2

J1

RED

J18

ORG

J17

RED

J32

J11

B

R

J27

WORK

LEAD

J26

C152

C151

J25

+

_

+

_

J28

TP7

TP9

TP8

W

R

B

1

2

4

5

6

7

8

9

12

17

10

18

3

11

3

13

14

15

3

16

3

3

3

1

Conectores manejo de compuerta

2

J11

3

Tornillos de montaje tarjeta (7)

4

J17

5

J18

6

Cables inductor de salida

7

Cables boquilla

8

Cable electrodo

9

J32

10 Cable de masa

11 Cables transformador

12 Capacitores 4 μF

13 Tornillos capacitor (4)

14 Cables inductor CFP

15 Tornillos circuito rectificador de entrada (5)

16 Cables entrada CA (3)

17 Tornillos de montaje transformador

18 J6, J5, J3, J2 y J1
