Powermax125 Manual de servicio 808073

179

9 – Reemplazo de componentes de la fuente de energía

Instalar el soporte de panel lateral

1. Alinear los montantes de posición del soporte de panel lateral

con los orificios de arriba de los paneles frontal

y trasero. Cerciorarse de que las aletas de montaje del soporte de panel lateral

estén del lado del ventilador

de la fuente de energía.

2. Entrar hasta abajo el soporte de panel lateral en la fuente de energía.

3. Apretar los 2 tornillos de montaje del soporte de panel lateral a 11,5 kg·cm.

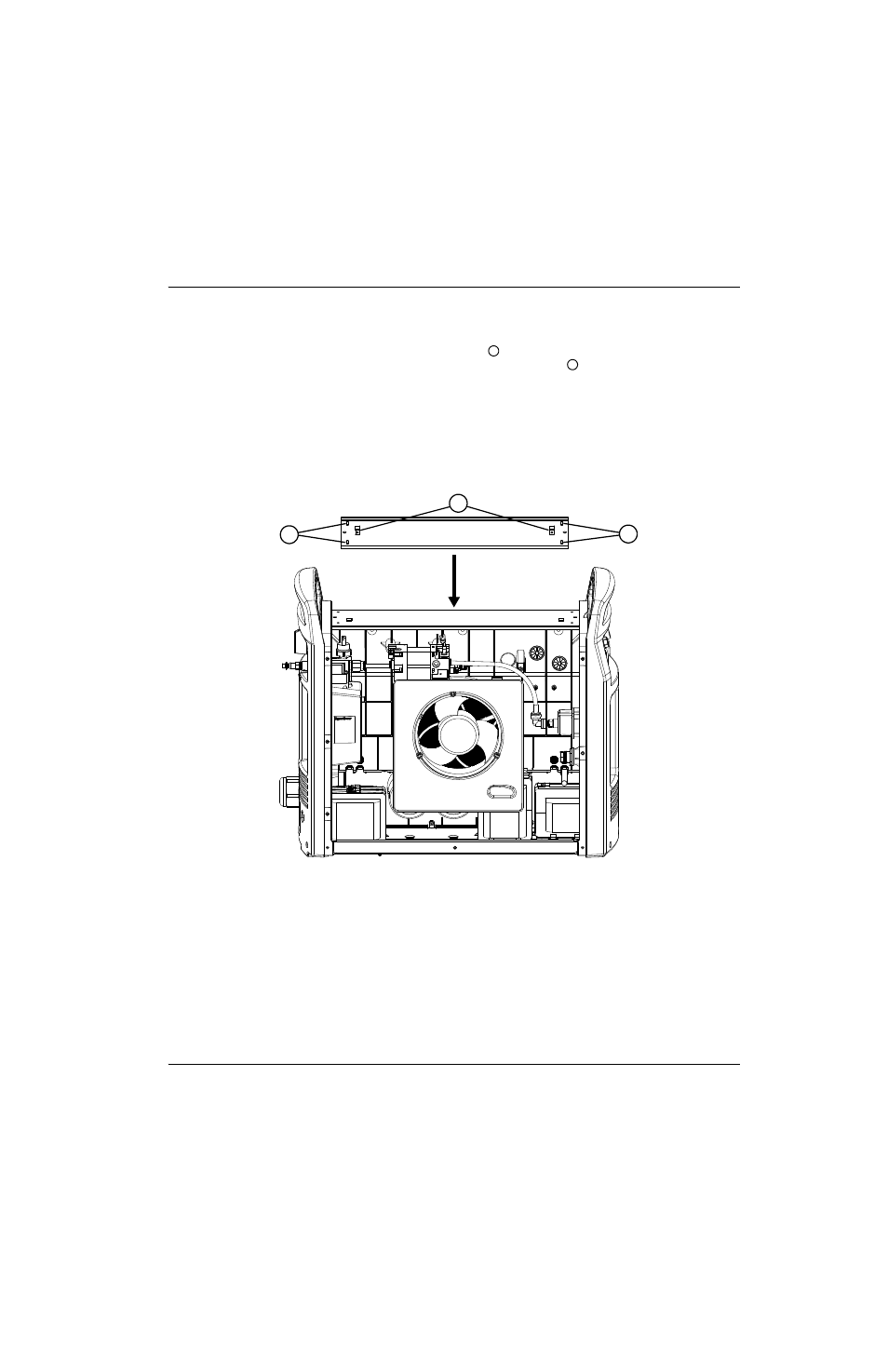

Figura 42

4. Efectuar los siguientes procedimientos:

a. Ver Instalar la barrera componente en la página 177.

b. Ver Instalarle la cubierta a la fuente de energía en la página 176.

c. Volver a conectar la energía eléctrica y la alimentación de gas.

1

2

1

2

1
