Powermax125 Manual de servicio 808073

233

9 – Reemplazo de componentes de la fuente de energía

Reemplazar los supercapacitores

1. Efectuar los siguientes procedimientos:

a. Ver Desconectar la energía eléctrica y alimentación de gas en la página 170.

b. Ver Quitarle la cubierta a la fuente de energía en la página 176.

c. Ver Quitar la barrera componente en la página 177.

d. Ver Quitarle la cubierta protectora al ventilador en la página 220.

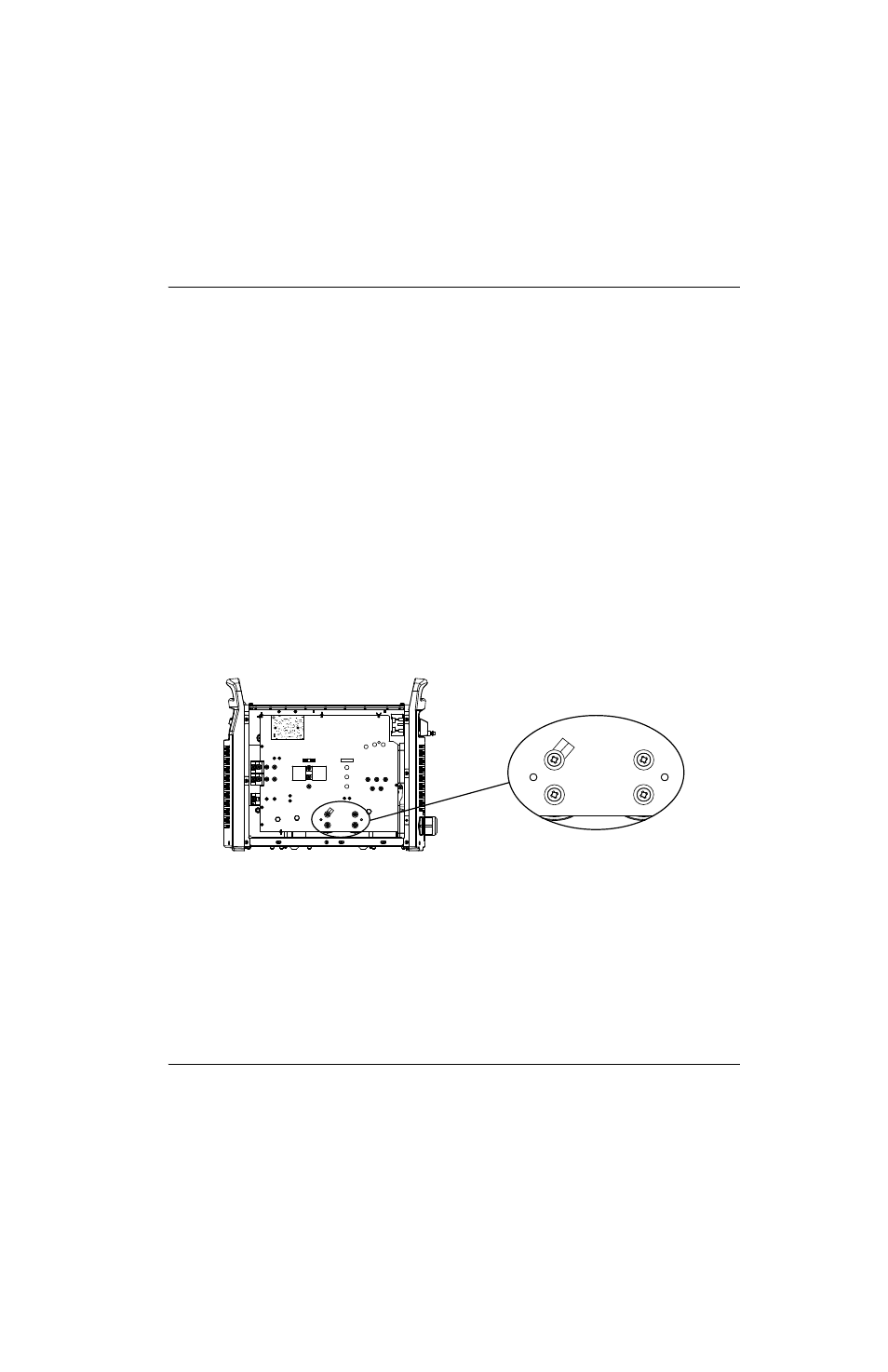

2. Quitarle los 4 tornillos de montaje del supercapacitor a la tarjeta de alimentación.

El tornillo de montaje superior C152 sujetará además un cable del inductor a la tarjeta
de alimentación.

Figura 87

3. Quitar los supercapacitores del lado del ventilador de la fuente de energía halándolos hacia afuera.

4. Poner los nuevos supercapacitores del lado del ventilador de la fuente de energía teniendo en cuenta la orientación

del punto de polaridad con respecto al orificio de observación en la tarjeta de alimentación. Ver

Figura 88

en la página 234.

5. Dar vuelta a cada capacitor del lado del ventilador hasta que los puntos de polaridad se alineen con el orificio

de observación al frente de la tarjeta de alimentación.

6. Sujetar el cable del inductor con el tornillo de montaje superior C152. Enroscar primero a mano los 4 tornillos

de montaje y, después, apretarlos a 40,3 kg·cm.

Número juego

Descripción

428136

Juego: supercapacitor Powermax125, CSA 480 V

228888

Juego: supercapacitor Powermax105 CSA, CE 230-400 V; supercapacitor
Powermax125, CSA 600 V

428135

Juego: supercapacitor Powermax125, CE 400 V/CCC 380 V

C151

C152

+

+

_

_

C151

C152

+

+

_

_

Tornillos de montaje (4)
