Powermax125 Manual de servicio 808073

267

9 – Reemplazo de componentes de la fuente de energía

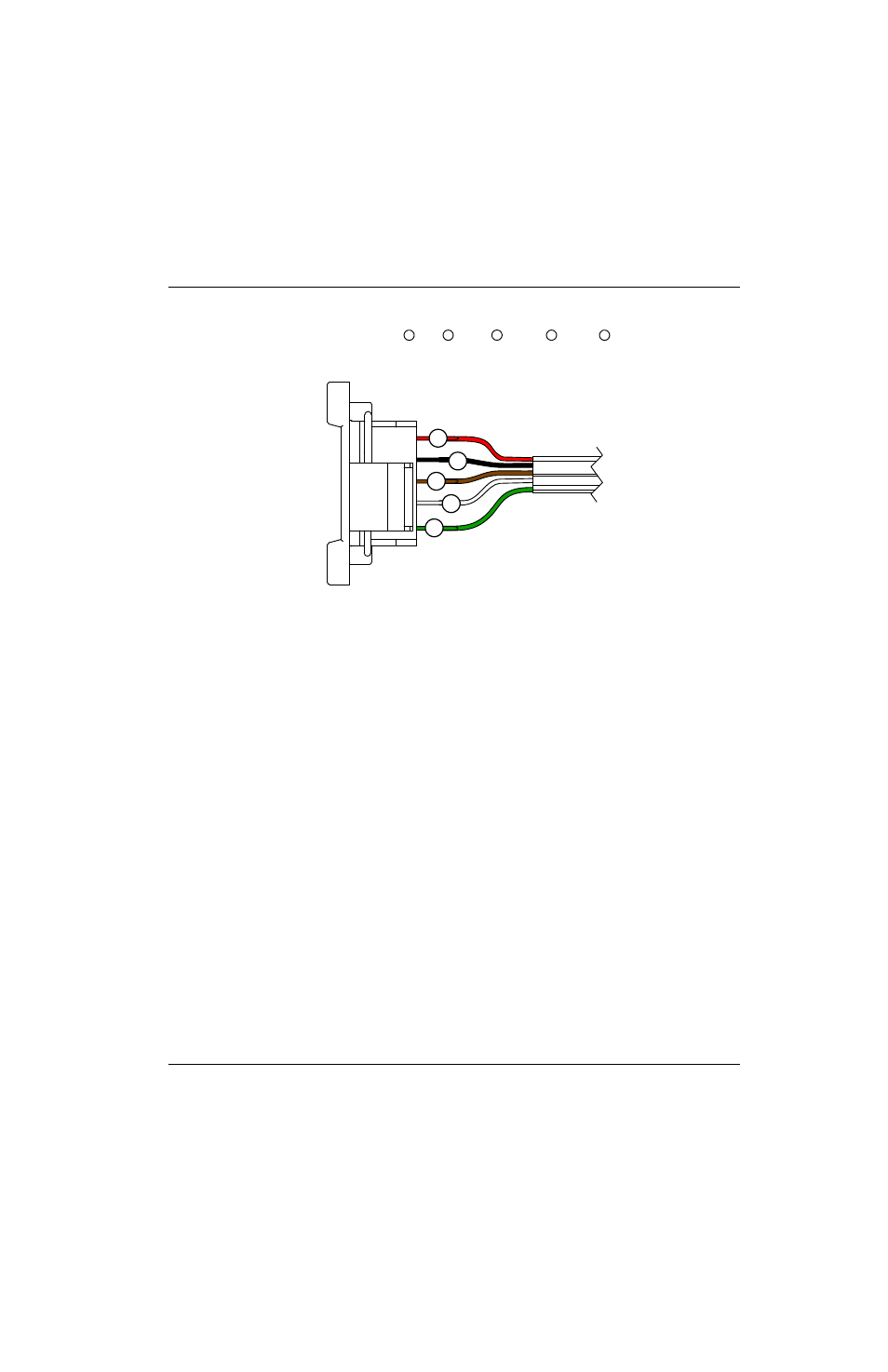

13. Si se desconectaron en paso 12 de la página 263, enchufar los cables a los terminales del conector RS-485,

empezando por arriba, en el siguiente orden:

rojo;

negro;

marrón;

blanco;

verde.

Figura 116

14. Conectar los 2 cables a los terminales del presostato (el cable azul lo más próximo al panel central).

15. Enchufar el conector de interfaz CNC al panel trasero apretando los 2 tornillos de montaje a 11,5 kg·cm.

16. Sujetar los 2 cables a tierra a la caja del filtro de gas apretando el tornillo a 11,5 kg·cm.

17. Volver a poner el cable de alimentación Ver Instalar el cable de alimentación y el pasacables en la página 198.

18. De ser necesario, asegurar el panel trasero a la fuente de energía apretando los 3 tornillos de montaje en la base

del panel a 23 kg·cm.

1

2

3

4

5

1

2

3

4

5
