274

Powermax125 Manual de servicio 808073

10 – Reemplazo de componentes de la antorcha

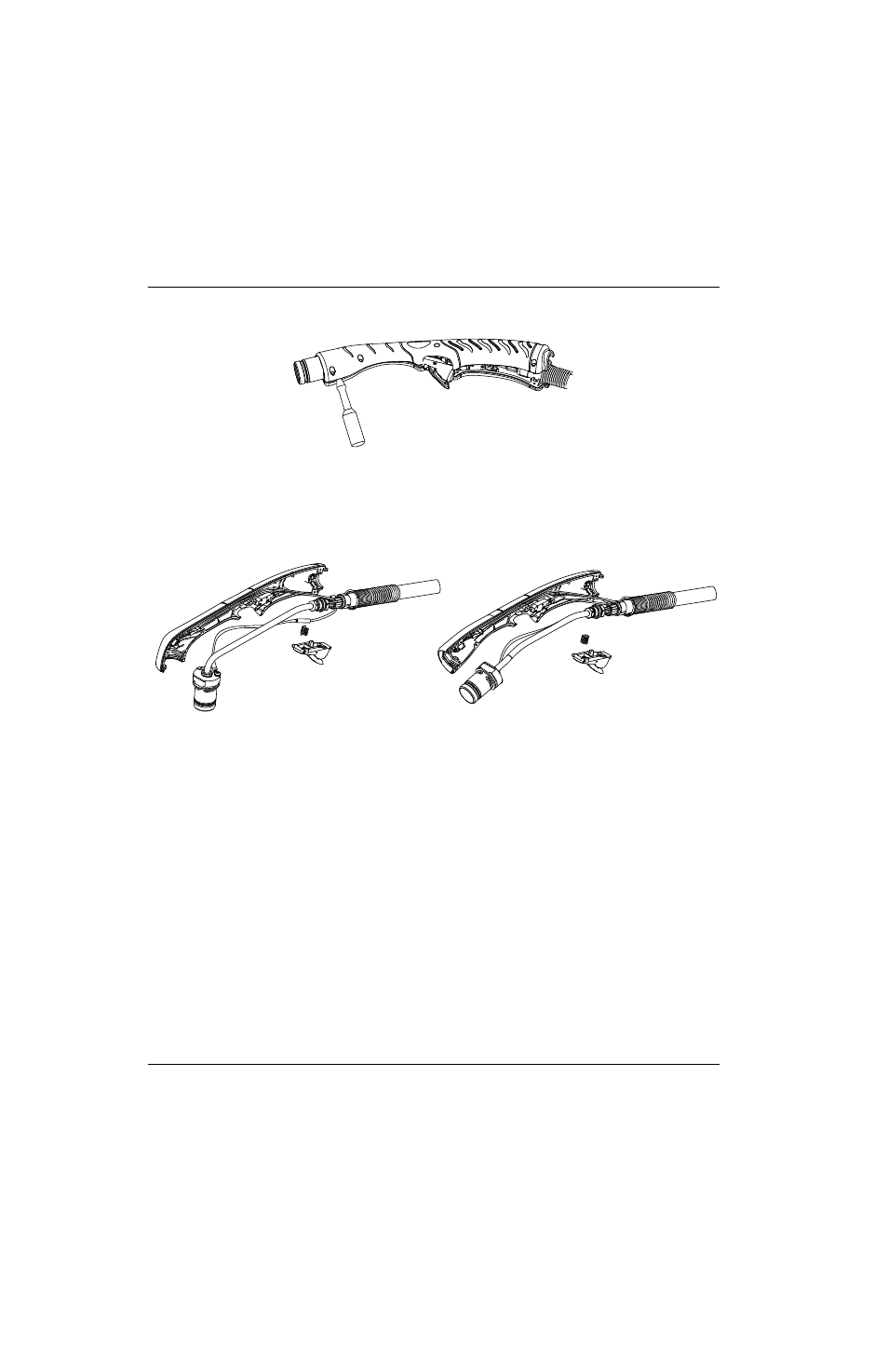

Figura 122

6. Manteniendo el resorte en su lugar, correr el gatillo y el resorte hacia arriba y sacarlos del mango. Ponerlos aparte.

7. El cuerpo de antorcha está bien encajado en el lado derecho del mango. Mientras sostiene el cuerpo de antorcha,

empujar ligeramente el lado de derecho del mango para quitarlo.

Figura 123

8. Sacar con cuidado el interruptor de sensado capuchón de su montante de soporte. (Ver Figura 125

en la página 275).
